特高変圧器の火災防止を『流出・感知・消火』の三点セットで攻略！直接低圧変成の原則禁止もスッキリ整理

法規の変圧器まわりって、「特高はダメ」「でも例外があって」「さらに消火設備も…」と条件が重なっていくので、読むだけで頭がこんがらがりますよね。実はこのテーマ、バラバラに見える規定を『接続ルール』と『設備ルール』の2つに分けるだけで、驚くほどスッキリします。

一度この整理ができれば、丸暗記に頼らず「なぜそう決まっているのか」から思い出せるようになります。苦手意識の強かった特高変圧器が、確実な得点源に変わりますよ。一緒に片付けていきましょう。

この記事で身につくこと

• 特別高圧を直接低圧に変成する変圧器が原則禁止である理由
• 例外的に施設できる条件（混触防止板＋二次側300V以下）と、その「なぜ」
• 特高変圧器に義務づけられる火災防止措置＝流出・感知・消火の三点セット
• 混同しやすい**「変成規定」と「火災防止規定」**の切り分け方

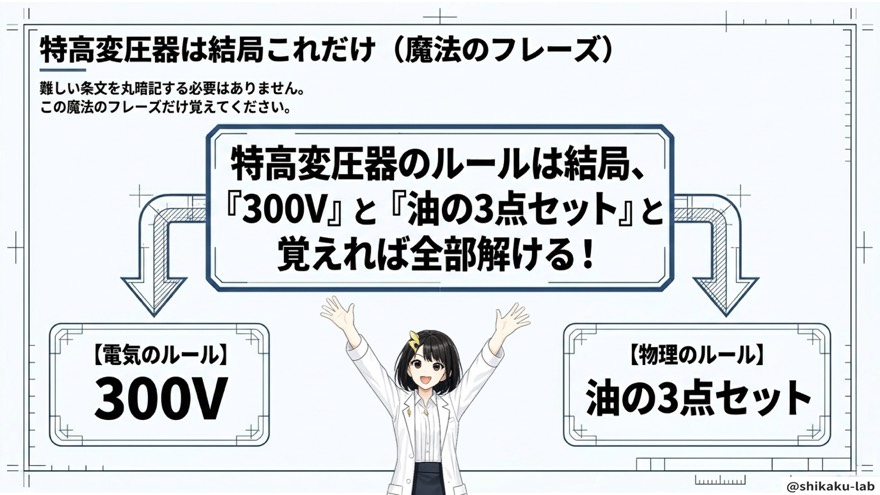

暗記フレーズ：「特高→低圧は原則NG。混触防止板で300V以下ならセーフ。火災は『流出・感知・消火』の三点セット」

まずはこの一文を声に出して読んでみてください。前半が接続ルール、後半が設備ルールです。この記事で、この一文が「なるほど、だからこうなるのか」と腑に落ちる状態を目指します。

ステップ1：まず「特高→低圧」は原則ダメ、を押さえる

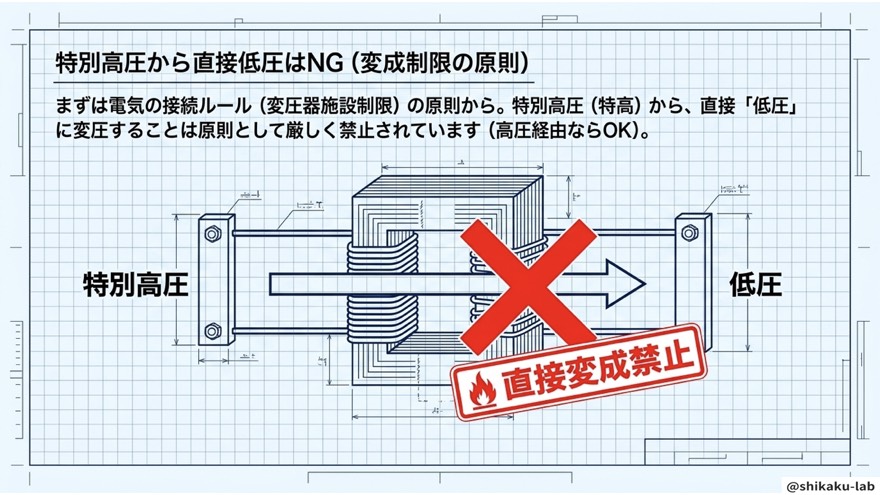

一番の土台がこれです。特別高圧を、間に高圧を挟まず直接低圧へ変成する変圧器は、原則として施設禁止。ここでつまずく方が多いので、まず整理しておきましょう。

変成のパターン	扱い	ざっくり理由
特高 → 高圧	○ できる	電圧差が段階的で、混触時のリスクが相対的に小さい
特高 → 低圧（直接）	✕ 原則禁止	電圧差が大きすぎ、混触時の感電・火災リスクが極めて高い

「特高→高圧はOKなのに、特高→低圧はダメ」という違いに引っかかる方が多いのですが、理由はシンプルで「電圧差が大きすぎるから」。もし内部で一次側（特高）と二次側（低圧）が触れ合ってしまったら、低圧側にとんでもない高電圧が流れ込み、感電も火災も一気に現実になってしまいます。だから原則、直接は繋がせない——そう考えれば自然ですよね。

ステップ2：例外の条件は「混触防止板＋300V以下」の2点セット

原則禁止には例外があります。ここが試験で問われる本命です。次の2つの条件を両方満たすときだけ、直接変成が認められます。

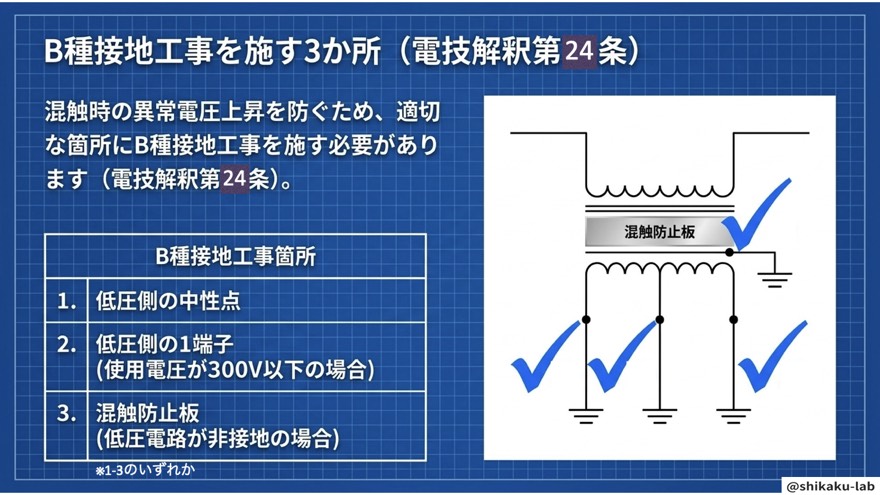

• 混触防止板を設けて、これを接地する
• 二次側（低圧側）の使用電圧が300V以下である

$$\text{直接変成OK}=\underset{\text{①板でガード}}{\underbrace{\text{混触防止板（接地）}}}\wedge \underset{\text{②電圧を抑える}}{\underbrace{V_2\le 300\text{V}}}$$

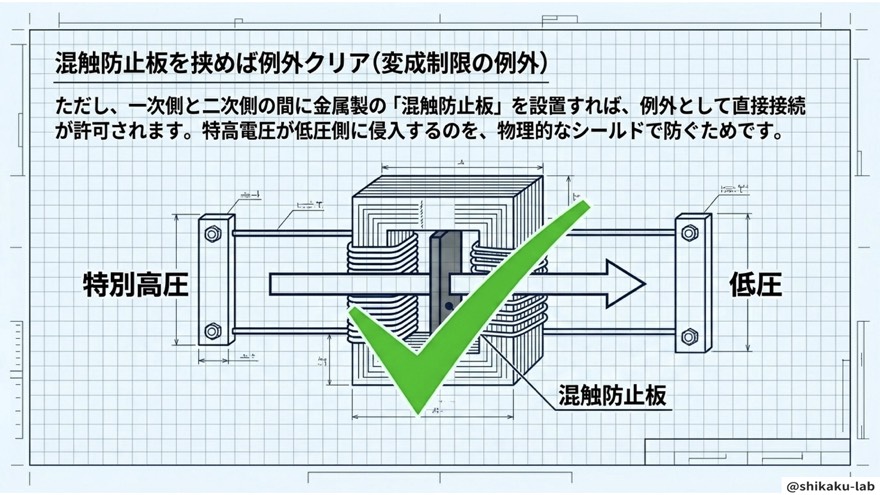

「混触防止板」は名前のとおり、一次巻線（特高）と二次巻線（低圧）の間に入れて接地する金属の板。万が一巻線同士が触れそうになっても、この板が受け止めて大地へ逃がしてくれる“仕切り”です。

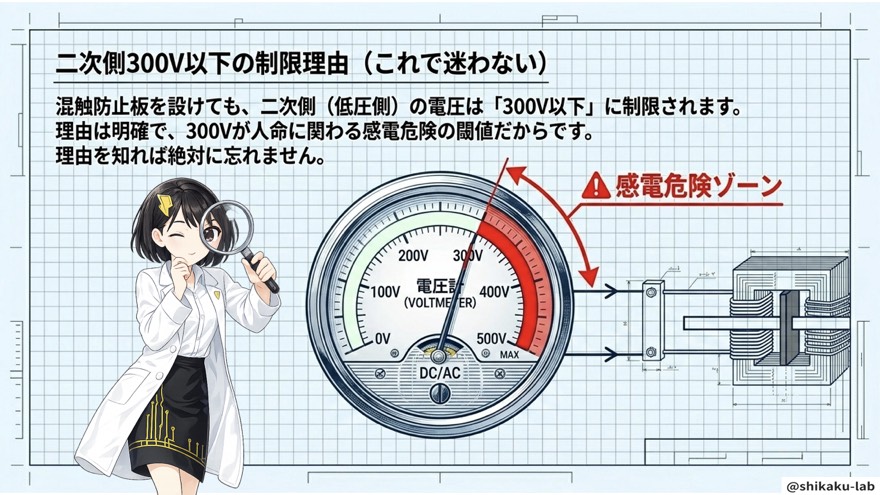

そしてもうひとつが**「二次側300V以下」**。この300Vという数字を丸暗記しようとすると忘れがちですが、300Vは感電の危険度が大きく変わる境目の電圧だと理解しておけば大丈夫。これを超えると危険性がグッと上がるので、例外は認めない——という一本の筋が通っています。「板でガードし、電圧も低く抑える。だから例外的にセーフ」とセットで覚えましょう。

ステップ3：火災防止は「流出・感知・消火」の三点セット

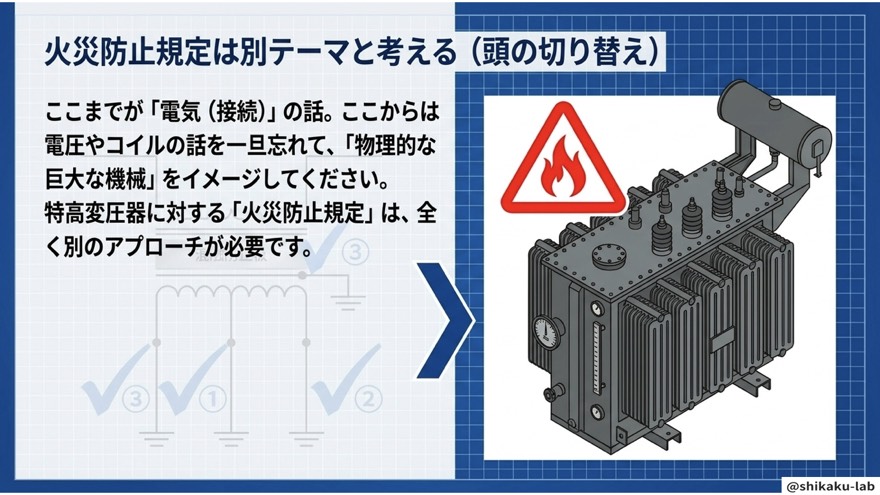

ここで話題がガラッと変わります。ステップ1・2は「どう繋いでよいか」という接続ルールでしたが、ここからは特高変圧器そのものに求められる**設備ルール（火災防止措置）**です。この切り替えを意識してください。

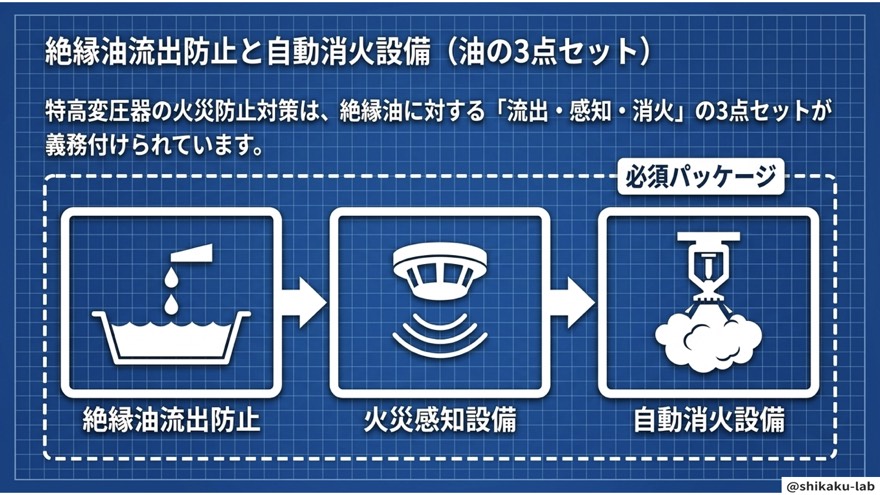

特別高圧変圧器には、火災防止のために次の3つが義務づけられています。

措置	何をするか	ねらい
絶縁油の流出防止	漏れた油を受け止める（受油ピット等）	油が広がって燃え広がるのを防ぐ
火災の感知	火災感知設備で異常を検知	火災の発生をいち早くつかむ
自動消火	自動消火設備で消し止める	人手を待たず即座に消火する

覚え方は暗記フレーズどおり、「流出・感知・消火」の三点セット。「油が漏れないようにする → 火災を感知する → 自動で消す」という時間の流れで並べると、順番ごと自然に思い出せます。

特に試験で狙われるのが**「自動」消火**という点。油温の異常などを検知して、人が駆けつけるのを待たずにガスを噴出して消火する仕組みになっている——この“自動”がキーワードです。

ステップ4：混同しやすい2つの規定を切り分ける

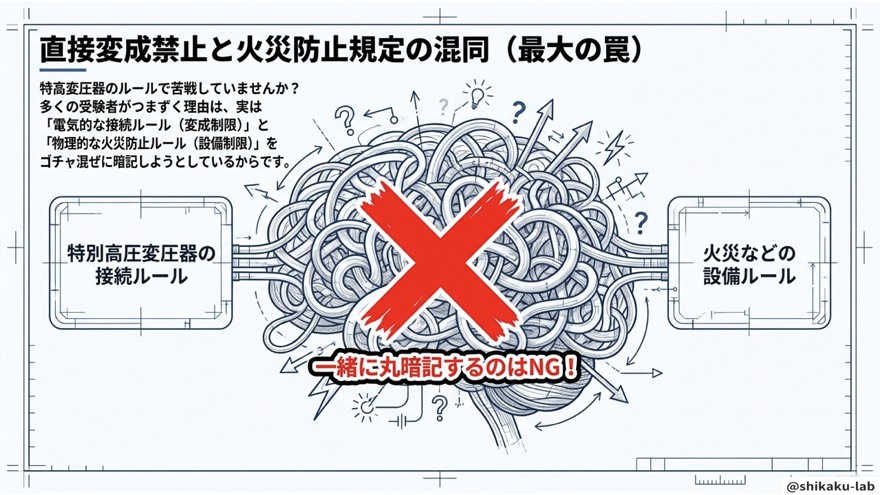

最後に、この単元でいちばん失点しやすいポイントを潰しておきましょう。それが**「変成規定」と「火災防止規定」の混同**です。

規定	中身	ひとことで言うと
変成規定	特高→低圧は原則NG。混触防止板＋300V以下ならOK	接続ルール
火災防止規定	流出防止・感知・消火の三点セット	設備ルール

この2つは別テーマです。「どう繋ぐか（接続）」と「どんな設備を備えるか（設備）」——問われている土俵が違うと分かっていれば、選択肢に両方が混ざっていても迷いません。頭の中で最初に「これは接続の話？　設備の話？」と仕分けるクセをつけましょう。

💡 現場の豆知識：大型の特高変圧器の絶縁油は数百〜数千リットル規模になります。流出すると火災だけでなく土壌汚染の二重リスクがあるため、現場では油を受け止める**受油ピット（オイルサンプ）**が必ず設置されています。「なぜ流出防止がそんなに重要なのか」が、量のイメージから納得できますね。

まとめ

お疲れさまでした。特高変圧器のテーマを、暗記フレーズに沿ってもう一度なぞってみましょう。

• 特高→低圧は原則NG：電圧差が大きすぎ、混触時のリスクが高いから
• 混触防止板で300V以下ならセーフ：板でガード＋電圧を抑える、の2条件（300Vは感電危険の閾値）
• 火災は『流出・感知・消火』の三点セット：これは接続ではなく“設備”のルール
• 変成規定（接続）と火災防止規定（設備）は別テーマとして仕分ける

条件が多くて身構えるテーマでしたが、「接続ルール」と「設備ルール」に分けて、それぞれ理由から押さえれば、もう丸暗記は要りません。苦手だった特高変圧器が、これで確かな得点源です。この調子で一つずつ、着実に積み上げていきましょう。
