正弦波交流を「回転が生む波」として一発理解する

「交流」と聞いた瞬間、サインカーブや ω、sin・cos の記号がずらっと並んで、そっと参考書を閉じたくなる——そんな経験、ありませんか。大丈夫です。正弦波交流は、覚えることそのものは驚くほど少ない単元です。

じつは正弦波交流は、たった1本の波の話。しかもその波は、コイルをぐるぐる回すと自然に生まれる、とても素直なものです。この記事を読み終える頃には、「交流の式なんて自分で組み立てられる」という感覚に変わっているはずです。一緒にほどいていきましょう。

この記事で身につくこと

• 正弦波交流が「コイルの回転」から生まれる波だと、イメージでつかめる
• 基本の式 $v=V_m\sin (\omega t)$ の3つの部品（最大値・角速度・時間）が何かわかる
• 角速度 ω と周波数 f の関係 $\omega =2\pi f$ が、暗記ではなく理屈で腑に落ちる
• 三角関数（sin・cos・tan）を、直角三角形の図で一瞬で思い出せる
• 「最大値」と「実効値」の違いがつき、日常の 100V の正体がわかる

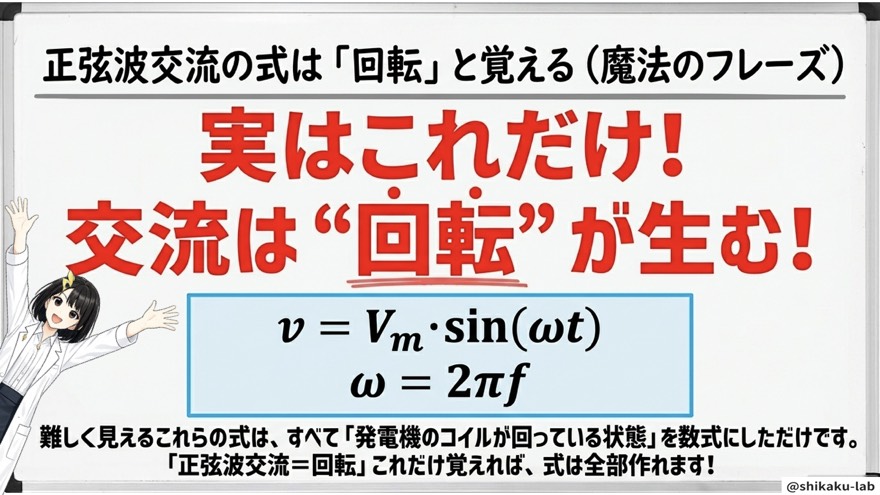

暗記フレーズ：「交流は”回転”が生む！ v = Vm・sin(ωt)、ωは2πf」

まずこの記事の背骨を、ひと言で。

「交流は”回転”が生む！ v = Vm・sin(ωt)、ωは2πf、これだけ覚えれば式は全部作れる」

正弦波交流でつまずく人の多くは、「たくさんの公式を丸暗記しなきゃ」と思い込んでいます。でも本当に覚えるべきは、この1文だけ。あとは、この式の部品を1つずつ理解していけば、応用問題も怖くありません。順番に見ていきましょう。

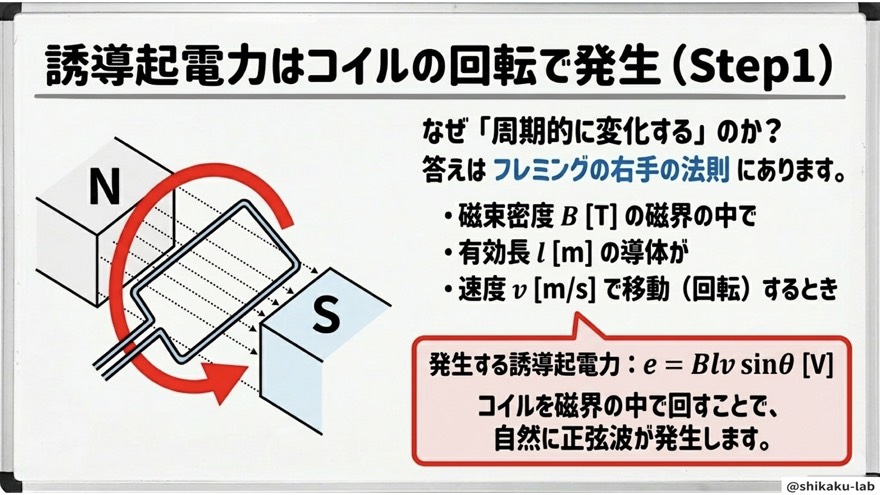

ステップ1：交流は「コイルを回す」と自然に生まれる

そもそも交流の電気は、どこから来るのでしょうか。答えは発電所。そして発電機の中身は、ものすごく大ざっぱに言えば 「磁石（磁界）の中でコイルをぐるぐる回している」 だけです。

コイルが磁界の中を回ると、コイルには電圧（誘導起電力）が生まれます。これは フレミングの右手の法則 で説明される現象です。ここで大事なのは、コイルが回る向きによって、生まれる電圧の「押す向き」がプラス・マイナスと入れ替わること。

• コイルが磁力線を勢いよく横切る瞬間 → 電圧は最大
• コイルが磁力線と平行にスッと進む瞬間 → 電圧はゼロ

この「最大 → ゼロ → 逆向きに最大 → ゼロ……」のくり返しをグラフにすると、あのなめらかな波、サインカーブ（正弦波） になります。つまり交流の波は、無理に作った形ではなく、回転運動が自然に描き出す形なのです。

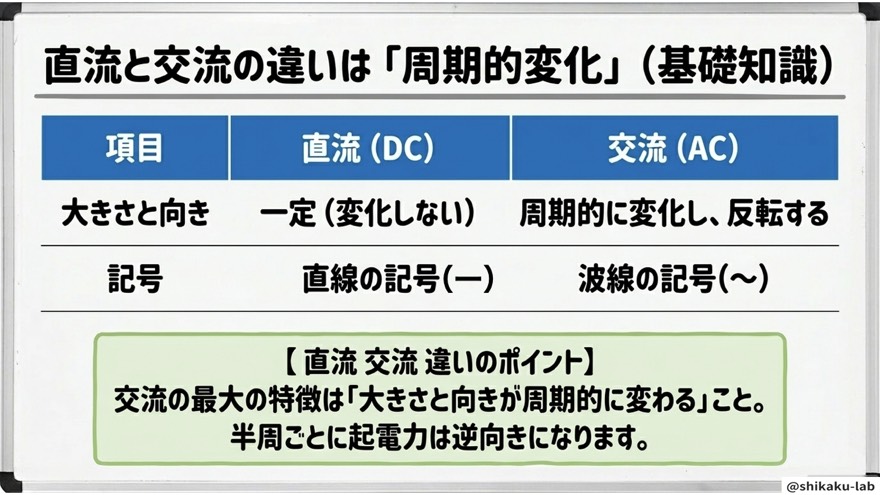

「向きが入れ替わる電気」だから「交流（＝交互に流れる）」。この出発点をつかんでおくと、あとの式がぐっと素直に見えてきます。

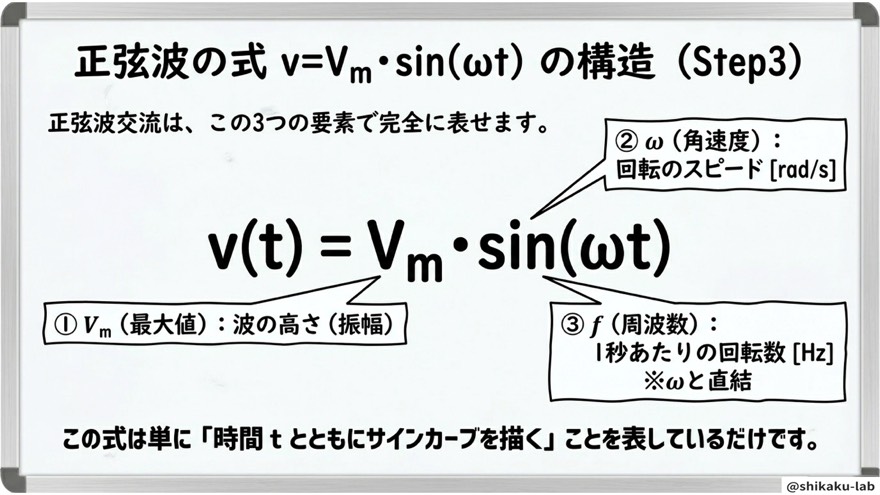

ステップ2：基本の式 v = Vm・sin(ωt) の3つの部品

正弦波交流の瞬時の電圧 $v$（ある瞬間の値）は、次の式で表せます。

$$v=V_m\sin (\omega t)$$

一見むずかしそうですが、部品は3つだけ。テーブルで並べてみましょう。

記号	名前	役割（何を決めているか）
$V_m$	最大値	波の「高さ」＝山の頂点の値
$\omega$	角速度	波の「速さ」＝どれだけ速く回るか
$t$	時間	「今、何秒の瞬間か」

読み解き方はこうです。「$V_m$ という高さの波が、$\omega$ という速さで進んでいて、$t$ 秒の瞬間の値を知りたい」——それを sin で計算するのがこの式。

たとえば最大値が 100V なら $V_m=100$、あとは ω と t を入れれば、どの瞬間の電圧でも一発で出せます。式を覚えるのではなく、「高さ・速さ・時間の3点セット」と思えばいいのです。

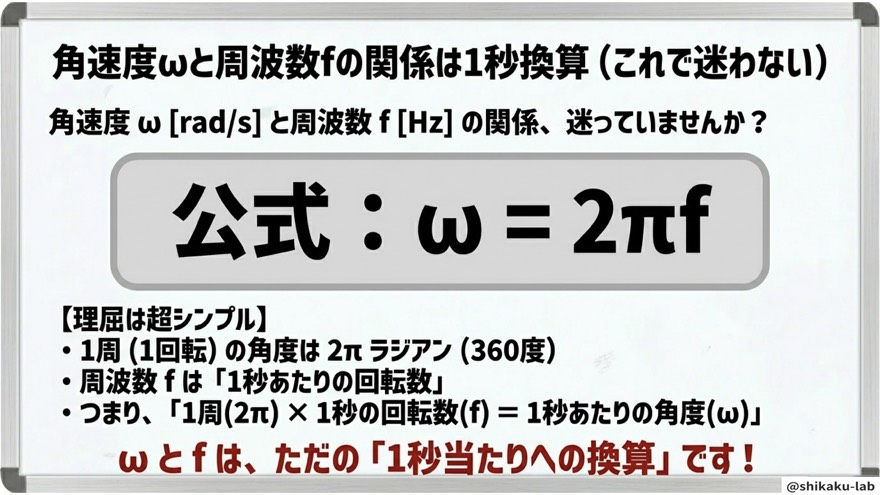

ステップ3：角速度 ω と周波数 f の関係——暗記じゃなく理屈で

さて、部品の中で一番「?」が付きやすいのが角速度 $\omega$。でも、これも理屈でつかめます。

ポイントは、1周（1回転）は 2π ラジアン ということ。これは決まりごとです。丸1周＝360°＝ $2\pi$ ラジアン、と覚えてください。

一方、周波数 $f$ は「1秒間に何回くり返すか」を表す数字（単位はヘルツ Hz）。たとえば $f=50$ なら、1秒間に50回まわる、という意味です。

すると角速度は、「1回 $2\pi$ ラジアンを、1秒に $f$ 回まわる」ので、掛け算するだけ。

$$\omega =2\pi f$$

これが $\omega =2\pi f$ の正体です。「1周は 2π、それを1秒あたりに直しただけ」 と考えれば、丸暗記する必要はありません。ω は「1秒あたりに何ラジアン進むか」を表しているのです。

記号	意味	単位
$f$	周波数（1秒に何回くり返すか）	ヘルツ [Hz]
$\omega$	角速度（1秒に何ラジアン進むか）	ラジアン毎秒 [rad/s]

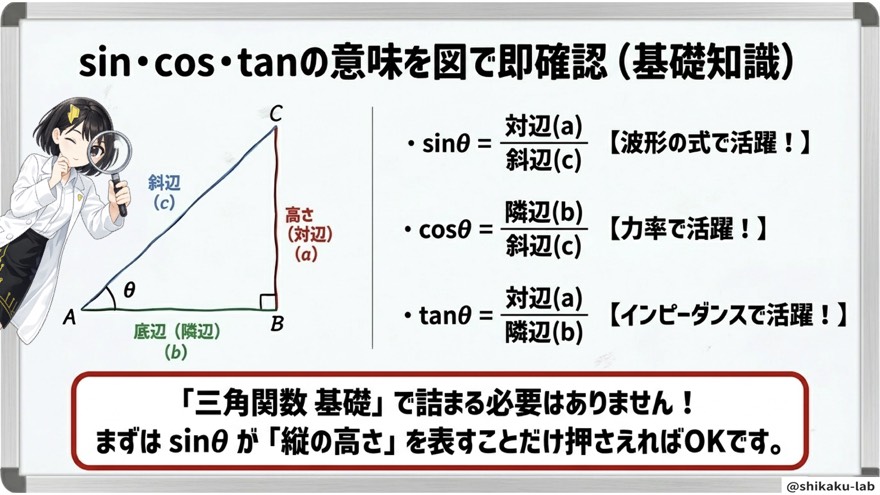

ステップ4：sin・cos・tan は「直角三角形」で一瞬で思い出す

「そもそも sin がもう怪しい……」という方、心配いりません。三角関数は、直角三角形1枚で全部思い出せます。

直角三角形の、ある角 θ に注目したとき——

関数	覚え方	中身
$\sin \theta$	サイン	対辺 ÷ 斜辺
$\cos \theta$	コサイン	隣辺 ÷ 斜辺
$\tan \theta$	タンジェント	対辺 ÷ 隣辺

$$\sin \theta =\frac{\text{対辺}}{\text{斜辺}},\cos \theta =\frac{\text{隣辺}}{\text{斜辺}},\tan \theta =\frac{\text{対辺}}{\text{隣辺}}$$

交流で使うのはほとんど $\sin$ と $\cos$ の2つです。そして波との関係もシンプル。角度 θ（＝ $\omega t$）を 0 から増やしていくと、$\sin \theta$ の値は「0 → 1 → 0 → −1 → 0」と動きます。この上下の動きが、そのまま交流の波の高さになっているわけです。

「対辺・隣辺・斜辺」が曖昧になったら、参考書のすみに直角三角形を1枚描く。それだけで一瞬で確認できます。図を頼りにしていい、というのが三角関数とうまく付き合うコツです。

ステップ5：最大値 Vm と実効値——日常の「100V」の正体

最後に、テストでも実務でも混同しやすいポイントを整理します。それが 最大値 と 実効値 の違いです。

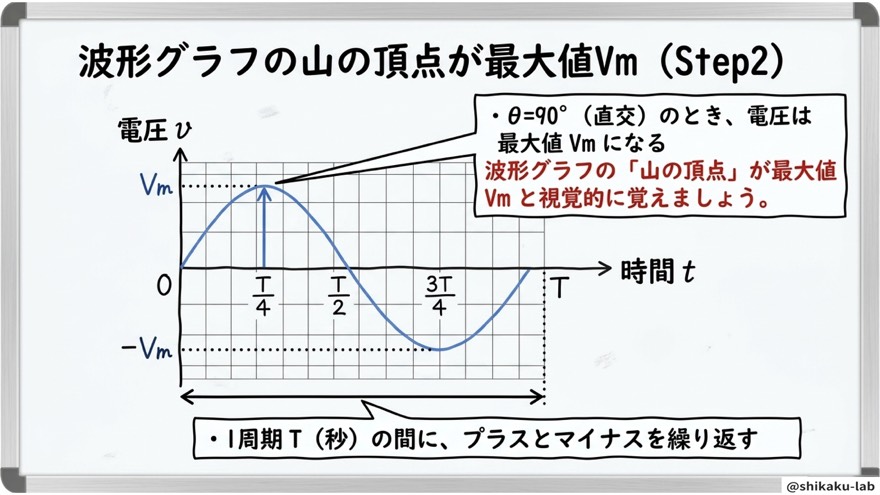

• 最大値 $V_m$：波形グラフの 山の頂点。瞬間的にだけ到達する一番大きな値。
• 実効値：交流を「同じ働きをする直流に換算した値」。私たちが日常で「100V」「200V」と呼ぶのは、こちらの実効値です。

つまり、家庭のコンセントの「100V」は最大値ではありません。正弦波交流では、両者の間にきれいな関係があります。

$$V_m=\sqrt{2}\times V_{\text{実効値}}$$

たとえば実効値 100V の家庭用電源なら、最大値は $100\times \sqrt{2}\approx 141\text{V}$。波の頂点では、じつは約141Vまで届いているのです。

実務の世界では「交流の電圧」と言えば実効値を指すのが慣習。電気工事士の現場でも「100V」「200V」はすべて実効値表記です。テストでは「最大値なのか実効値なのか」を問題文でしっかり見分けることが、そのまま得点につながります。（実効値のくわしい計算は、別記事でじっくり解説します。）

まとめ

正弦波交流、いかがでしたか。記号の見た目に身構えていた方も、「なんだ、回転から生まれる1本の波の話か」と、少し肩の力が抜けたのではないでしょうか。

• 交流は「回転」が生む：コイルを磁界の中で回すと、サインカーブの波が自然に生まれる
• 基本の式は $v=V_m\sin (\omega t)$：部品は「高さ（最大値）・速さ（角速度）・時間」の3つだけ
• $\omega =2\pi f$：1周は 2π ラジアン、それを1秒あたりに直しただけ
• sin・cos は直角三角形で確認：図を頼っていい。曖昧になったら1枚描く
• 最大値と実効値は別物：日常の「100V」は実効値。$V_m=\sqrt{2}\times V_{\text{実効値}}$

覚えるべき背骨は、あの1文——「交流は”回転”が生む！ v = Vm・sin(ωt)、ωは2πf」。ここさえ押さえれば、あとの式は自分で組み立てられます。苦手意識のあった交流の入り口は、もう越えられました。この調子で、一歩ずつ合格へ進んでいきましょう。
