過電流遮断器を『高圧ヒューズは1.3倍で120分、省略は中性・接地・二次側』で丸ごと攻略

「過電流遮断器って、覚えることが多すぎませんか？」

1.25倍・1.3倍・2倍……と数字がいくつも出てきて、しかも「施設を省略できる条件」まで加わると、頭の中がこんがらがってしまう。法規のこの単元でつまずく方は本当に多いんです。

でも、安心してください。過電流遮断器は、たった数個の数字と、3つのキーワードさえ押さえれば、あとは一気につながります。今日はその「絞り込み方」を、一緒に整理していきましょう。読み終わるころには、「あれ、意外とシンプルだったな」と感じられるはずです。

この記事で身につくこと

• 高圧ヒューズの溶断条件（定格電流の1.3倍で120分以内）を、迷わず言えるようになる
• 混同しやすい 低圧（1.25倍）と高圧（1.3倍） の数字を、キレイに区別できるようになる
• 過電流遮断器の施設を省略できる3つの条件を、理由ごとセットで覚えられる
• 過電流保護と地絡（漏電）保護の役割の違いが分かり、ひっかけ問題に強くなる

暗記フレーズ：高圧ヒューズは1.3倍で120分以内、省略は中性・接地・二次側の3点

まずはこの記事の背骨になるフレーズを頭に入れてください。細かい条文を暗記する前に、この「型」を持っておくと、知識がスルスル入ってきます。

高圧ヒューズは1.3倍で120分以内、省略は中性・接地・二次側の3点

前半が「溶断条件」、後半が「省略条件」。この2ブロックに分けて考えるのがコツです。それでは、ひとつずつ見ていきましょう。

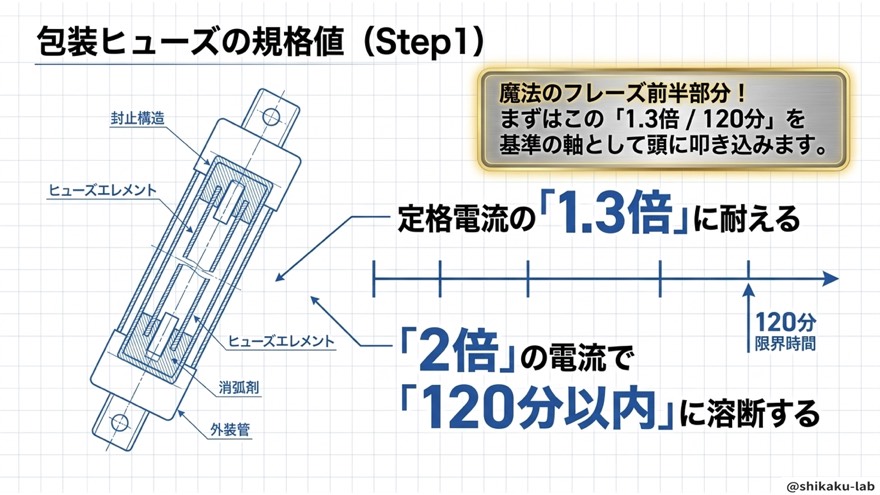

ステップ1：高圧ヒューズは「1.3倍・120分」― まず前半をゴールにする

過電流遮断器の代表格が ヒューズ です。決められた値を超える電流が流れると、内部の金属が溶けて（溶断して）電路を切り、機器や電線を守ります。

電験で真っ先に問われるのが、この高圧ヒューズの溶断条件です。

高圧ヒューズは、定格電流の 1.3倍 の電流で 120分以内 に溶断すること

数字を丸暗記しようとすると、他の数字と混ざってつらくなります。そこで、こう覚えてください。

• 「高圧」には「3」が付く → 1.3倍
• 120分＝2時間 → 高圧だからゆったり2時間まで待てる

「高圧は余裕をもって（時間長め）、でもしっかり（1.3倍）」というイメージです。

$$I_{\text{溶断}}=1.3\times I_n(\text{120分以内に溶断})$$

ここで $I_n$ は定格電流。定格の1.3倍の電流が流れたら、2時間以内には必ず切れる、という約束事だと考えてください。

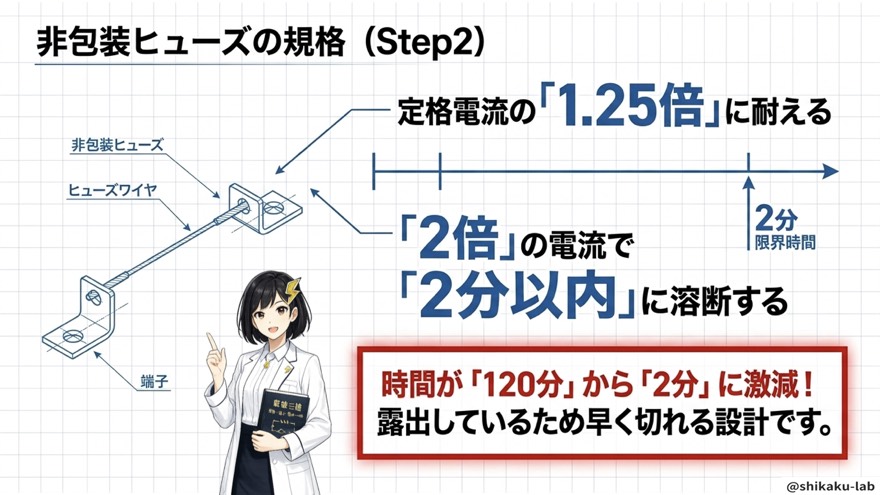

ステップ2：低圧は「1.25倍」― 数字の取り違えを防ぐ

ここが最大のつまずきポイントです。高圧ヒューズが「1.3倍」なのに対し、低圧ヒューズは別の数字で規定されています。

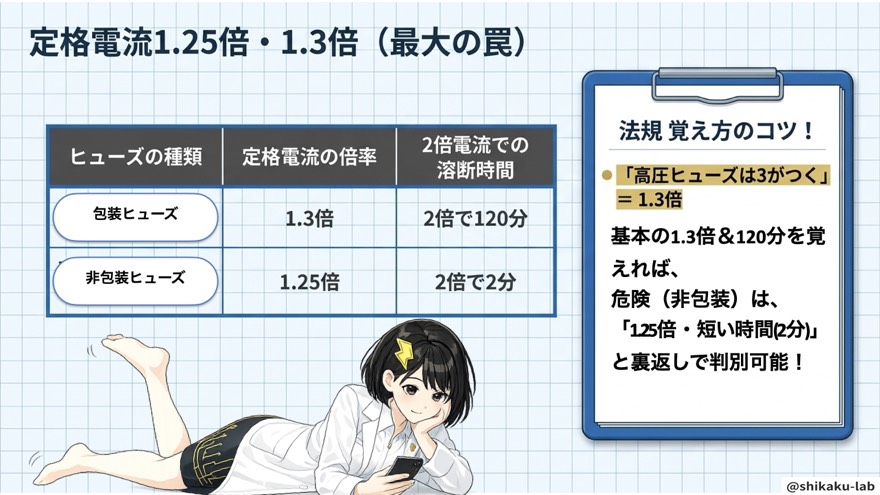

区分	溶断の基準	覚え方
低圧ヒューズ	定格電流の 1.25倍（に耐え、2倍で規定時間内に溶断）	低圧は「1.25」＝細かい数字
高圧ヒューズ	定格電流の 1.3倍 で 120分以内 に溶断	高圧は「3」が付く

「低圧の2倍で2分以内」という規定を見て、「これって高圧の話だっけ？」と混乱する方がとても多い。あれは低圧の話です。高圧は「1.3倍・120分」だけ、とスッパリ切り分けてください。

• 低圧 → 1.25倍（数字が細かい＝小さな設備向け、と結び付ける）
• 高圧 → 1.3倍・120分（「3」と「2時間」）

この2行だけを、声に出して2〜3回唱えておくと、本番で取り違えなくなります。

ステップ3：施設を省略できる3点 ―「中性・接地・二次側」

過電流遮断器は「どこにでも付ければいい」というものではありません。あえて施設を省略する（付けなくてよい） と定められた箇所があります。ここが多くて覚えづらい……と感じるのは、条文をそのまま追ってしまうから。

覚えるのは、次の 3つだけ に絞ってください。

省略できる箇所	ひとことで言うと

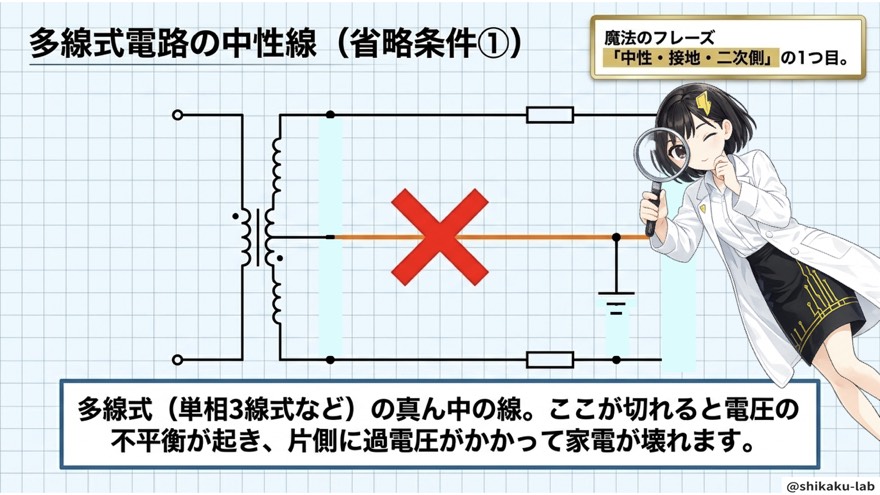

① 中性線	多線式電路の真ん中の線

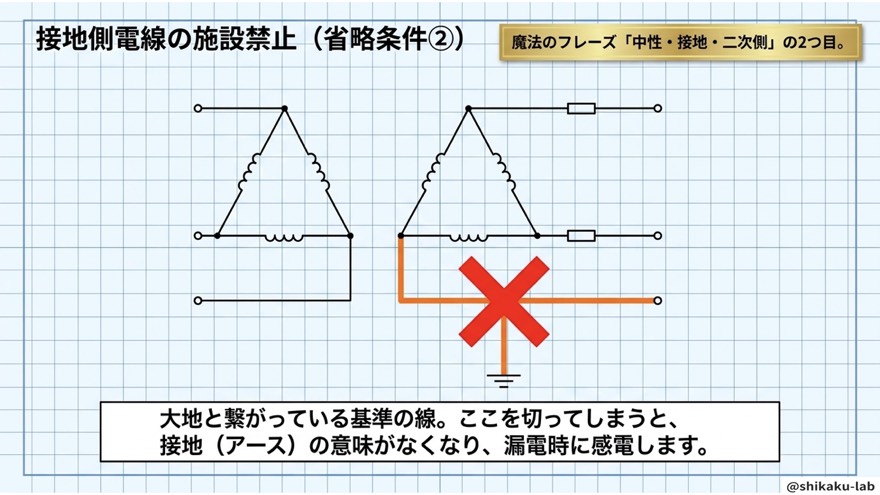

② 接地側電線	接地されている側の線
③ 低圧変圧器の二次側	二次側（多線式電路の中性線を除く）

覚え方はシンプルに、「中性・接地・二次側」 の3点。暗記フレーズの後半そのものです。「たくさんある」のではなく「3つしかない」と発想を切り替えるのがポイントです。

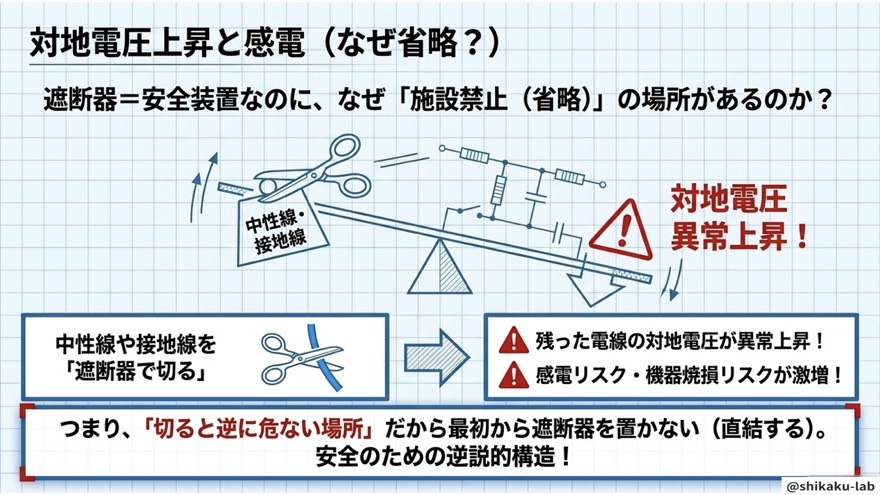

ステップ4：なぜ省略するの？ ―「切らない方が安全」という逆説

「安全のために遮断器を付けるはずなのに、なぜ省略するの？」――ここを理解できると、丸暗記が一気にラクになります。

理由は、中性線や接地側電線を遮断器で切ってしまうと、かえって危険だから です。

これらの線を途中で切ると、残った電線の 対地電圧（大地に対する電圧）が上昇 し、感電の危険が高まってしまいます。つまり、

「切れる仕組み」を付けない方が、むしろ安全

という逆説的な構造なんです。「省略＝手抜き」ではなく「省略＝安全のための積極的な判断」。この一言を添えて覚えておくと、本番で条件を思い出しやすくなります。

ステップ5：過電流と地絡は「別の担当」― ひっかけ対策

最後に、混同しやすいポイントをもう一つ。過電流の保護と、地絡（漏電）の保護は、まったく別モノです。

守る対象	担当する機器
過負荷・短絡（電流が流れすぎる）	過電流遮断器（ヒューズ・配線用遮断器など）
地絡・漏電（大地へ電流が漏れる）	漏電遮断器

過電流遮断器は「流れすぎ」を切るもの。「漏れ」を検知して切るのは漏電遮断器の仕事です。試験では、この2つをわざと入れ替えたひっかけが出ます。「過電流＝流れすぎ／地絡＝漏れ」と役割で覚えておけば、迷いません。

まとめ

過電流遮断器は、「数字が多い・条件が多い」と身構えてしまいがちですが、実際に押さえるのはごくわずかです。

• 高圧ヒューズは 1.3倍・120分（「高圧は3が付く」「120分＝2時間」）
• 低圧は 1.25倍 ― 高圧と数字を取り違えない
• 省略できるのは中性・接地・二次側の3点だけ
• 省略する理由は 「切ると対地電圧が上がって危険だから」
• 過電流は過電流遮断器、地絡は漏電遮断器 ― 担当が別

「覚えることが多い単元」ではなく、「型さえ持てば得点源になる単元」です。今日のフレーズ――高圧ヒューズは1.3倍で120分以内、省略は中性・接地・二次側の3点――を、寝る前にもう一度つぶやいてみてください。それだけで、明日の理解の入り方が変わります。焦らず、一歩ずついきましょう。
