静電気と電磁力は「鏡うつし」：QとmでわかるEとHの対応表

この記事で身につくこと

電験三種「理論」を進めていくと、前半で 静電気（電界）、後半で 電磁力（磁界） を学びます。 ここで多くの独学者がこう感じます——「また新しい記号と公式が山ほど出てきた……覚えきれない」。

でも、安心してください。実は 電磁力は、静電気の“鏡うつし” なんです。 記号が違うだけで、考え方も式の形もほとんど同じ。片方を理解すれば、もう片方は おまけのように頭に入ってきます。

本記事を読み終えたら、

• 電荷Qと磁荷m、電界Eと磁界Hの 対応関係を即答 できる
• 誘電率εと透磁率μが 同じ役割 を持つことを説明できる
• 電気力線と磁力線の式が そっくり同じ形 だと見抜ける

ようになります。暗記量が一気に半分になる、おいしい単元です。

暗記フレーズ：Qとm、EとH、εとμ。静磁は鏡うつし

電荷Q ↔ 磁荷m ／ 電界E ↔ 磁界H ／ 誘電率ε ↔ 透磁率μ

この3組のペアさえ口に出せれば、静電気と電磁力は 同じ地図の上 に並びます。 「全部別物」と身構えるのをやめて、「片方を裏返したのがもう片方」と捉え直す。これが最大のコツです。

なぜ「鏡うつし」と言えるのか

電気と磁気は、別々に発見されたので別々の記号がついています。 でも自然界の仕組みとしては、驚くほど同じ構造 をしています。

電気（静電気）の世界	磁気（電磁力）の世界
電荷 Q	磁荷 m
電界 E	磁界 H
誘電率 ε	透磁率 μ

左の列を覚えたら、右の列は「記号を置き換えるだけ」。 だからこそ、新しく覚えることはほとんどない のです。

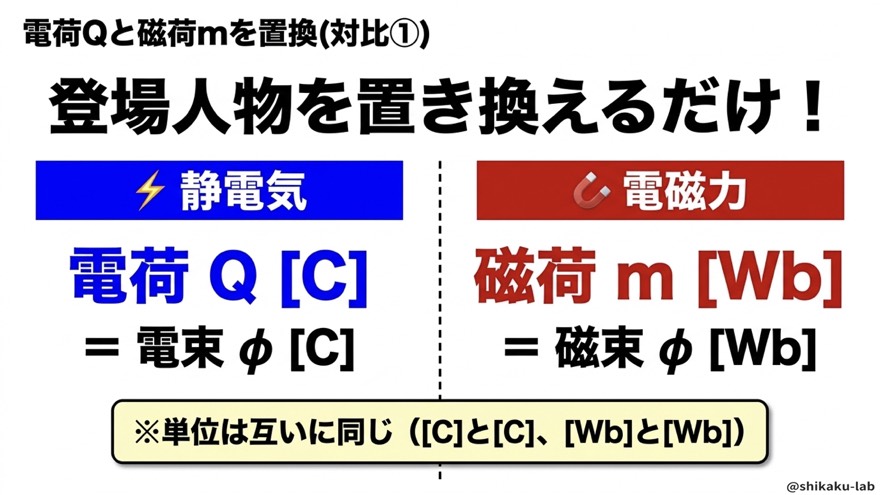

電荷Q ↔ 磁荷m：空間の影響を受ける“主役”

電気の世界の主役が 電荷 Q[C] なら、磁気の世界の主役が 磁荷 m[Wb] です。 この2つは、置かれた空間（εやμ）の影響を受けて、出てくる線の本数が変わります。

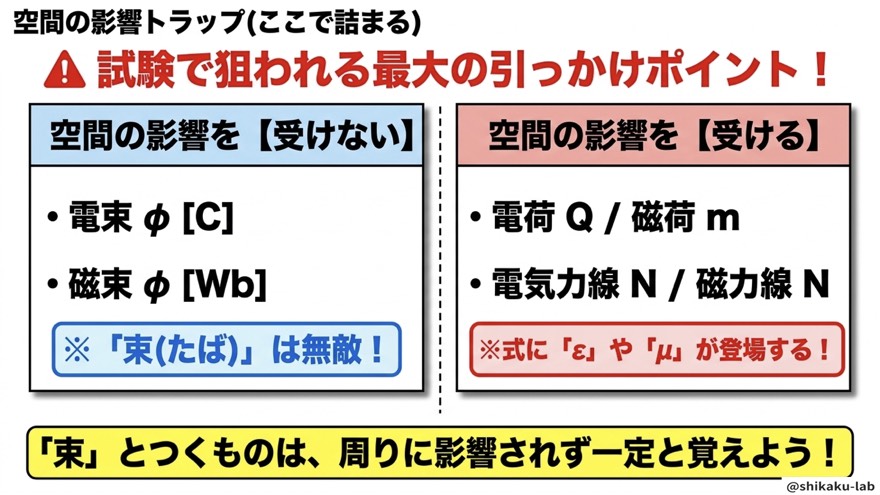

ここで大事な区別をひとつ。

• 電束φ[C]・磁束φ[Wb]：空間の影響を受け ない（中身そのものの量）
• 電荷Q・磁荷m：空間の影響を 受ける

「束（φ）は空間に左右されない／荷（Q・m）は左右される」——この線引きだけ押さえておきましょう。

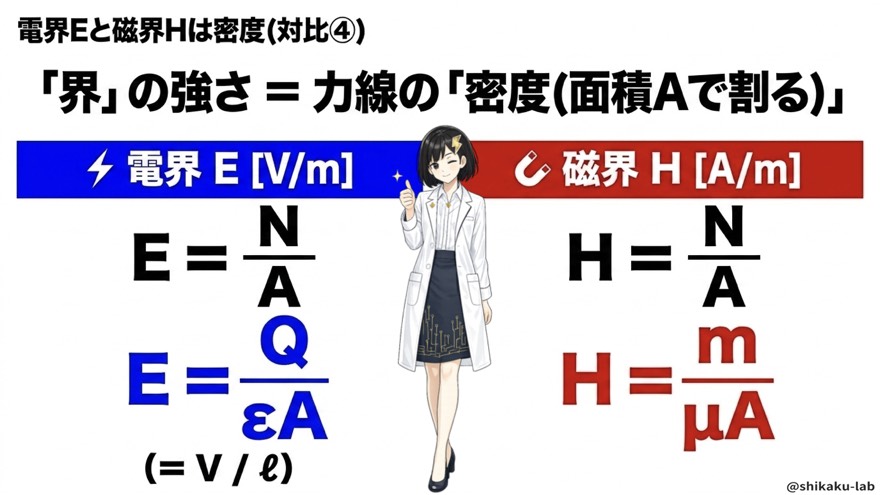

電界E ↔ 磁界H：線の“密度”

電界 E とは、電気力線がどれだけ密に集まっているか——つまり 電気力線の密度 のこと。 そして 磁界 H とは、磁力線の密度 のことです。

役割まで完全に同じ。だから、

💡 電界E ＝ 電気力線密度 ／ 磁界H ＝ 磁力線密度

と並べて覚えれば、片方を思い出せばもう片方も自動的に出てきます。

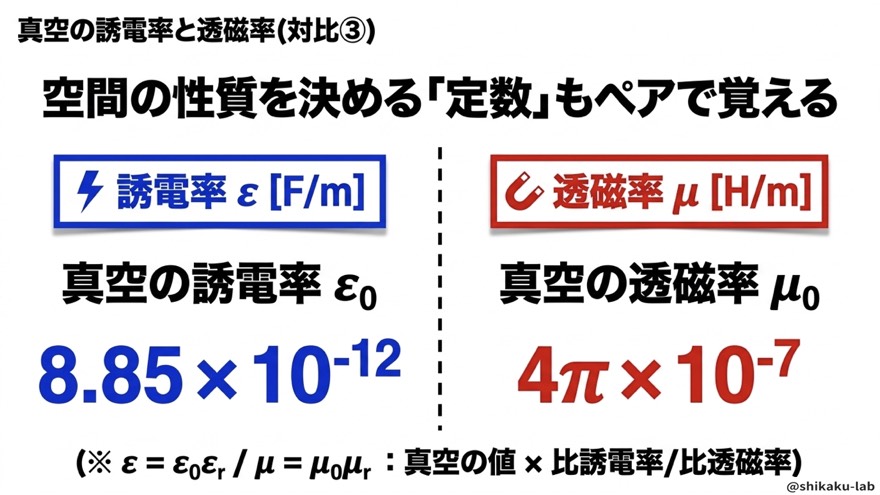

誘電率ε ↔ 透磁率μ：空間そのものの性質

電荷や磁荷が「どれだけ線を出せるか」は、置かれた 空間の性質 で決まります。 その空間の性質を表すのが、電気では 誘電率 ε、磁気では 透磁率 μ です。

真空中の値は試験で頻出なので、ここで丸ごと覚えてしまいましょう。

係数	記号	真空中の値	単位
誘電率	ε₀	8.85 × 10⁻¹²	[F/m]
透磁率	μ₀	4π × 10⁻⁷	[H/m]

εとμは、式の中で まったく同じ位置 に入ります。これが「鏡うつし」の決め手です。

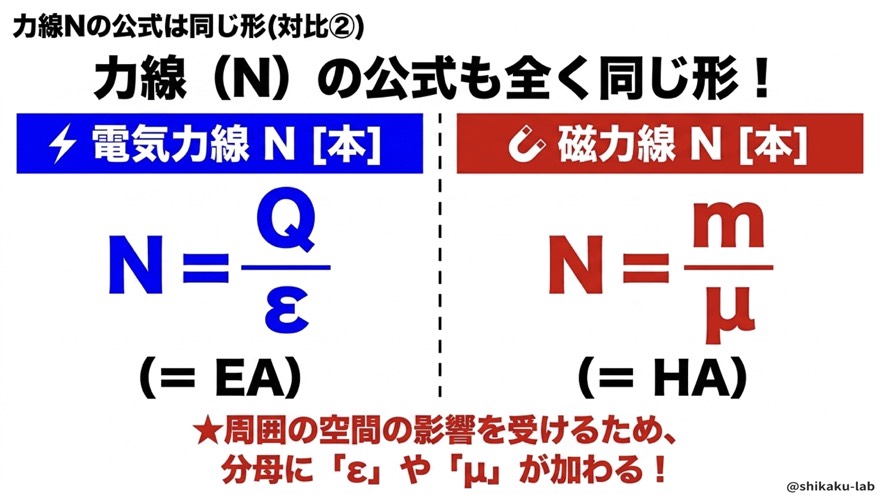

式の形まで“そっくり同じ”：力線の本数N

ここまでの対応が本物だと確認できるのが、力線の本数 N の式 です。 電気力線と磁力線、それぞれの本数はこう表されます。

$$N=\frac{Q}{\epsilon }=EA\text{（電気力線）}$$ $$N=\frac{m}{\mu }=HA\text{（磁力線）}$$

見てください。記号が QとMm、εとμ、EとH に置き換わっているだけで、式の構造は寸分違わず同じ です。 （Aは線が貫く面積）

「電荷を誘電率で割れば本数」「磁荷を透磁率で割れば本数」。 片方の式を覚えれば、もう片方は記号を入れ替えるだけで導けます。これこそ暗記量が半分になる理由です。

静電気・電磁力：対応マトリックス

最後に、すべてを1枚の表に整理します。 左を覚えたら右は記号を置き換えるだけ——この感覚を体に染み込ませてください。

項目	電気（静電気）	磁気（電磁力）
主役（空間の影響あり）	電荷 Q [C]	磁荷 m [Wb]
束（空間の影響なし）	電束 φ [C]	磁束 φ [Wb]
線の密度	電界 E	磁界 H
空間の係数	誘電率 ε	透磁率 μ
真空中の値	ε₀ = 8.85×10⁻¹²	μ₀ = 4π×10⁻⁷
力線の本数	N = Q/ε = EA	N = m/μ = HA

この対応が頭に入れば、電気で学んだ知識が そのまま磁気の得点 に化けます。

まとめ

• 電磁力は、静電気の 「鏡うつし」 ——記号が違うだけで構造は同じ
• 電荷Q ↔ 磁荷m（空間の影響を受ける主役）
• 電界E ↔ 磁界H（線の密度）
• 誘電率ε ↔ 透磁率μ（空間そのものの性質）
• 力線の本数 N = Q/ε = EA ／ N = m/μ = HA は完全に同じ形
• 真空中：ε₀ = 8.85×10⁻¹² [F/m]、μ₀ = 4π×10⁻⁷ [H/m]

暗記フレーズ：Qとm、EとH、εとμ。静磁は鏡うつし

「電気と磁気は別物」という思い込みを手放せば、覚える量は半分。 苦手だった電磁力が、一番おいしい得点源に変わります。
