コンデンサの直列・並列は「抵抗の裏返し」：和と積／和が反転する理由

この記事で身につくこと

電験三種「理論」で多くの受験生がモヤモヤするのが、コンデンサの合成静電容量 です。 抵抗の合成はなんとか覚えたのに、コンデンサになると「あれ、並列はどっちの式だっけ？」と本番で手が止まってしまう——これがよくある失点パターンです。

原因はハッキリしています。コンデンサの合成は、抵抗とちょうど『逆』 だからです。 ここさえ押さえてしまえば、新しく覚え直す必要はありません。抵抗の知識をそのまま裏返すだけで済みます。

本記事を読み終えたら、

• 並列は 和、直列は 積／和 と、迷わず式を選べる
• なぜ抵抗と逆になるのかを 電荷Qと電圧Vの関係 で説明できる
• 3個以上の合成や、本番のひっかけにも対応できる

ようになります。

暗記フレーズ：コンデンサは抵抗の裏返し

並列 ＝ 和（C0 = C1 + C2） / 直列 ＝ 積／和（C0 = C1C2 ÷(C1 + C2)）

覚えることはたった一つ、「コンデンサは抵抗の裏返し」。 抵抗では「直列が和、並列が積／和」でしたよね。コンデンサはこれが入れ替わるだけです。 新しい公式を増やすのではなく、手持ちの抵抗の式をひっくり返す と考えれば、記憶の負担はぐっと軽くなります。

なぜ「抵抗の裏返し」になるのか

抵抗とコンデンサで式が入れ替わる——この事実を、まず1枚の表で受け止めてください。

接続	抵抗 R	コンデンサ C
直列	和（R1 + R2）	積／和（C1C2 ÷(C1 + C2)）
並列	積／和（R1R2 ÷(R1 + R2)）	和（C1 + C2）

きれいに対角線で入れ替わっているのが分かりますか。 「直列⇔並列」「和⇔積／和」がそっくり反転している——これがコンデンサ合成の正体です。

理由は、コンデンサが「電気を妨げるもの」ではなく 「電気を溜めるもの」 だから。 役割が抵抗と逆なので、合成のされ方も逆になる、と理解しておけば十分です。

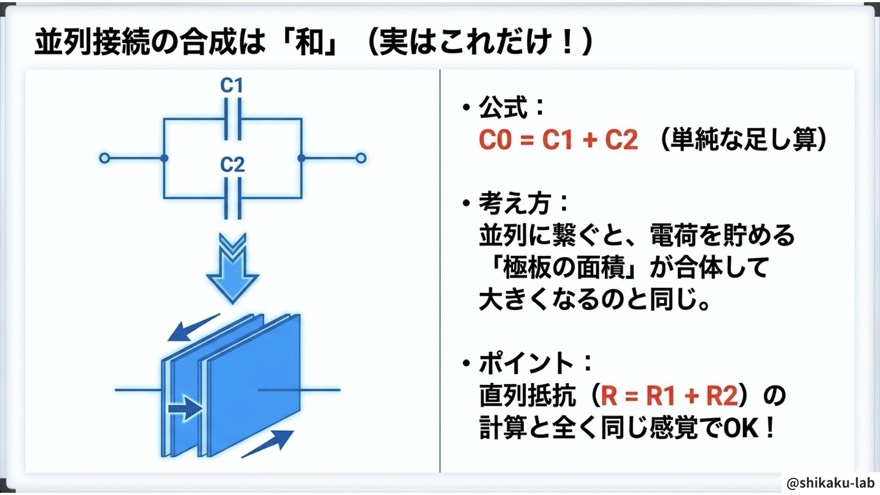

並列接続：容量は「足し算」で増える

コンデンサを横に並べてつなぐのが 並列接続 です。

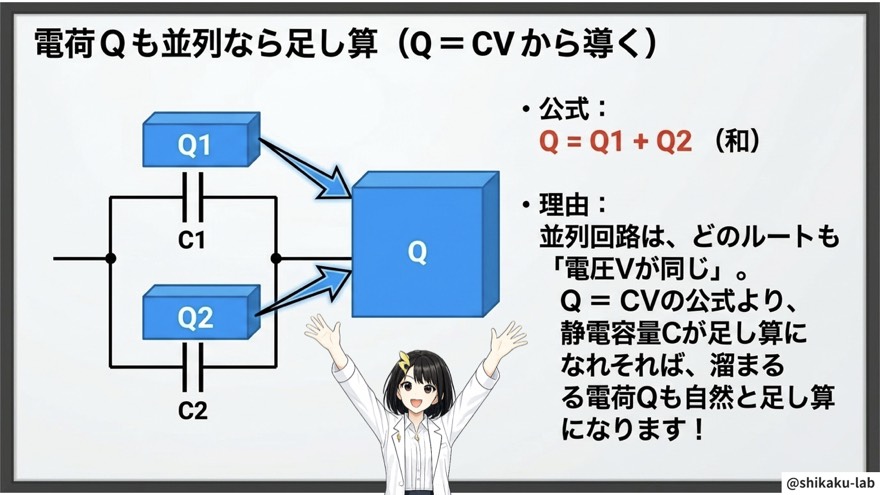

並列のポイントは2つ。

• 電圧Vは各コンデンサで同じ（同じ2点間につながっているから）
• 電荷Qは足し算（溜める場所が増えるぶん、合計の電気量は増える）

基本式 $Q=CV$ から自然に導けます。電圧Vが共通なら、合計電荷は

$Q=Q_1+Q_2=C_{1}V+C_{2}V=(C_1+C_2)V$

となり、これを $Q=C_{0}V$ と見比べれば、合成静電容量は

$C_0=C_1+C_2$

容器を横に増やせば、溜められる総量が増える——並列はそのまま和、とイメージできますね。

直列接続：電荷は「みんな同じ」になる

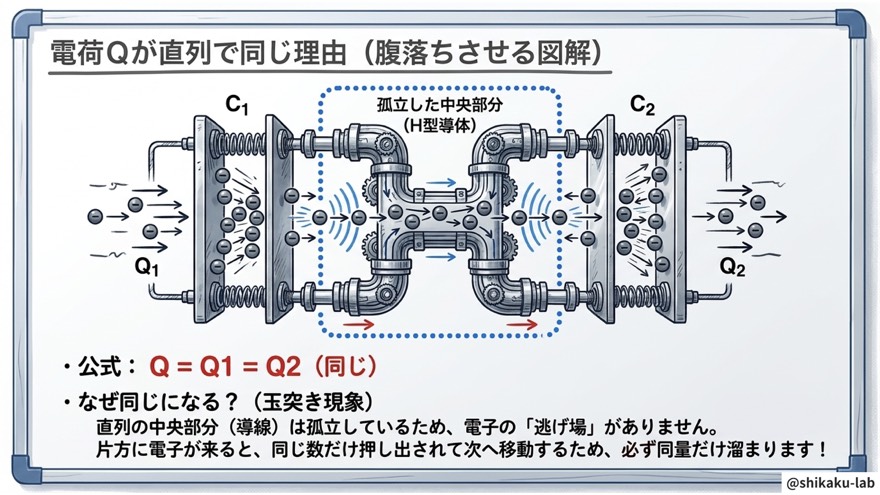

コンデンサを縦に一列につなぐのが 直列接続 です。 ここで多くの人がつまずくのが、「電荷Qが各コンデンサで同じになる」 という点です。

理由はこうです。直列につながれた内側の極板は、外部とつながっておらず 電子の逃げ場がありません。 片方の極板から押し出された電子が、そのまま隣のコンデンサの極板に移るだけ。だから どのコンデンサにも同じ量の電荷Qしか溜まれない のです。

電圧はその分け合いになるので、

$V=V_1+V_2=\frac{Q}{C_1}+\frac{Q}{C_2}=Q\left(\frac{1}{C_1}+\frac{1}{C_2}\right)$

これを $V=Q/C_0$ と見比べると、

$\frac{1}{C_0}=\frac{1}{C_1}+\frac{1}{C_2}$

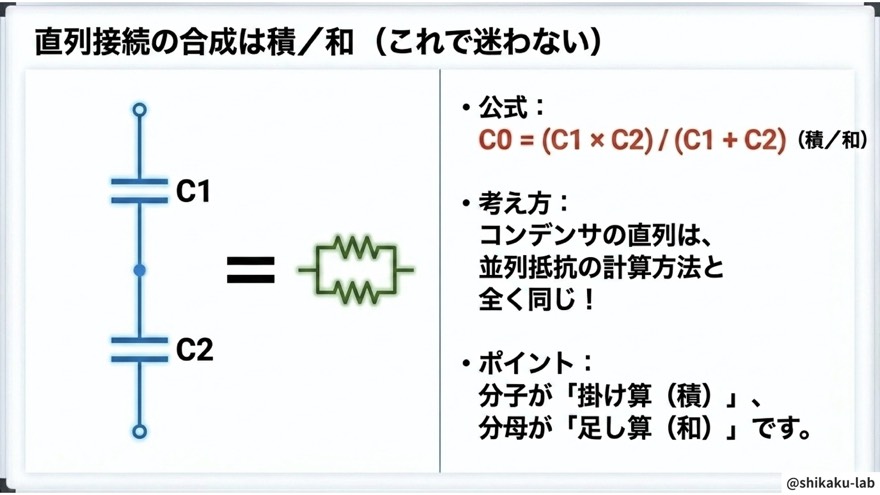

2個のときは、この逆数の和を整理して 積／和 の形にまとめられます。

$C_0=\frac{C_1{C}_2}{C_1+C_2}$

直列にすると合成容量は 必ず一番小さいコンデンサより小さくなる——これも抵抗の並列と同じ感覚です。

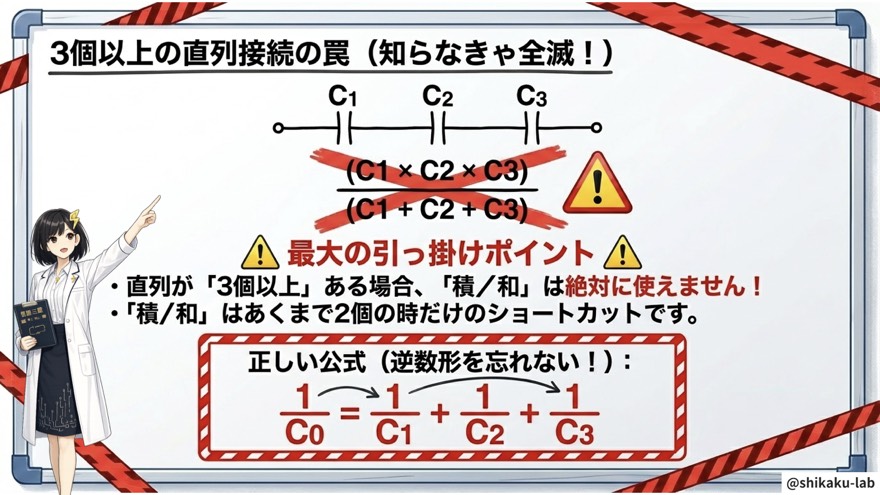

3個以上の合成：直列は「逆数の和」が本体

本番では3個以上の合成も出ます。ここで取り違えないコツは、直列の本当の姿は「逆数の和」 だと覚えておくこと。

$\frac{1}{C_0}=\frac{1}{C_1}+\frac{1}{C_2}+\frac{1}{C_3}$

「積／和（C1C2÷(C1+C2)）」は、2個のときだけ使える簡略形 にすぎません。 3個になったら積／和は使えないので、必ず逆数の和に戻して計算しましょう。ここを混同して積／和を3個に無理やり当てはめるのが、典型的な失点パターンです。

接続	2個のとき	3個以上のとき
並列	C1 + C2	C1 + C2 + C3 + …（そのまま和）
直列	C1C2 ÷(C1 + C2)	1/C0 = 1/C1 + 1/C2 + …（逆数の和）

並列はいくつ増えても素直な足し算。直列だけ「逆数の和が本体、2個なら積／和」と整理しておけば盤石です。

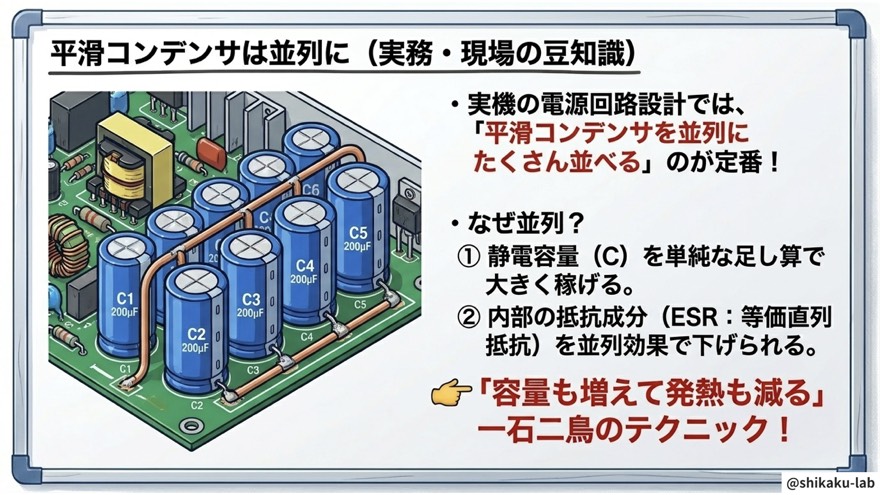

現場の豆知識：電源回路で並列にする理由

実際の電源回路では、平滑コンデンサを並列に何個も並べる 設計が定番です。 並列にすると合成静電容量が和で増えて電気をたっぷり溜められるうえ、内部抵抗（ESR）も下がって発熱が減る という一石二鳥のメリットがあるからです。

「並列＝容量が増える」という今日の知識は、こうして現場の設計思想にもそのままつながっています。試験のためだけの暗記ではない、と感じられると学習も楽しくなりますよ。

まとめ

• コンデンサの合成は 抵抗の裏返し
• 並列 ＝ 和（C0 = C1 + C2）／電圧は同じ・電荷は和
• 直列 ＝ 積／和（C0 = C1C2 ÷(C1 + C2)）／電荷はみんな同じ
• 直列の本体は 逆数の和。積／和は2個のときだけの簡略形
• 並列で容量が増えるのは現場の平滑コンデンサ設計とも直結

暗記フレーズ：コンデンサは抵抗の裏返し

このひと言が頭にあれば、本番で「並列はどっち？」と迷うことはもうありません。抵抗で築いた土台を、そのまま裏返して使っていきましょう。
