架空配電を「電線3種＋柱上機器の役割分担」で攻略

「配電は覚えることがバラバラで、何が何だか…」——そう感じて配電を後回しにしてきた方、とても多いです。OCだのOWだのDVだの、アルファベットの記号が並ぶと、それだけで身構えてしまいますよね。

でも大丈夫です。架空配電は、実は 「電線3種」＋「柱上機器の役割分担」 というたった2本の軸で、驚くほどスッキリ整理できます。記号をバラバラに丸暗記するから苦しいだけ。意味でつなげれば、一度で頭に残ります。

この記事を読み終えるころには、電柱を見上げたときに「あれが高圧OC、こっちが引込DV」と頭の中で配線図が描けるようになっているはずです。

この記事で身につくこと

• 架空配電の電線3種（高圧OC・低圧OW・引込DV）を、混同せずに覚える方法
• いちばん間違えやすい OCとOWの見分け方 を、文字の意味から紐づけるコツ
• 高圧カットアウトと区分開閉器の 役割分担（なぜ区分開閉器は短絡を切れないのか）
• クッヒューズとカットアウトの違いと、共架などの現場の豆知識

暗記フレーズ：「高圧OC・低圧OW・引込DV。カットアウトは切れる、区分は短絡だけ切れない」

この一文に、今日の要点がすべて詰まっています。前半が電線3種、後半が柱上機器の役割分担。声に出して2〜3回読んでみてください。記事を読み進めるうちに、この短い言葉がしっかり「腑に落ちる」感覚が得られます。

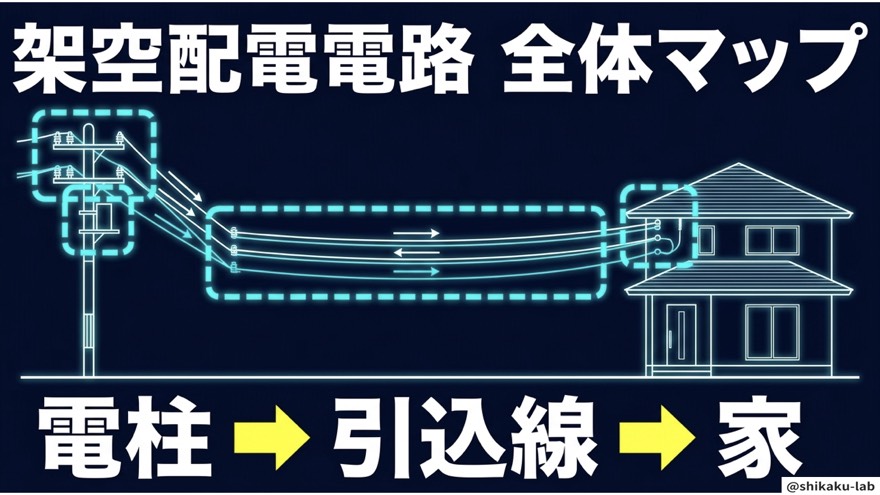

ステップ1：まず全体像——架空配電は「上から下へ」流れる

架空配電とは、電柱（架空）に電線を張って電気を各家庭・工場へ届ける設備のことです。難しく考える必要はありません。電気は「高い電圧」から「使える電圧」へ、上から下へ降りてくる とイメージしてください。

区間	役割	使う電線
高圧配電線	変電所から電柱へ高圧で送る	OC
低圧配電線	柱上変圧器で下げた後、低圧で送る	OW
引込線	電柱から各家庭へ引き込む	DV

つまり電線の種類は「どの区間で使うか」で決まります。区間と電線をセットで覚えるのが、混乱しない最大のコツです。

ステップ2：電線3種——OC・OW・DVを「意味」でつなぐ

ここが配電のヤマ場です。3つの記号を、ただの暗記ではなく 意味 で結びつけましょう。

記号	正式名称	用途

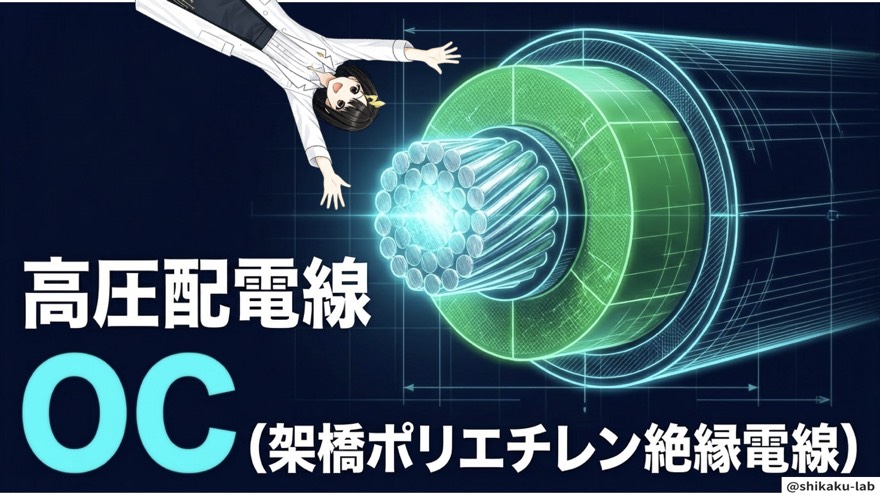

OC	架橋ポリエチレン絶縁電線	高圧配電線

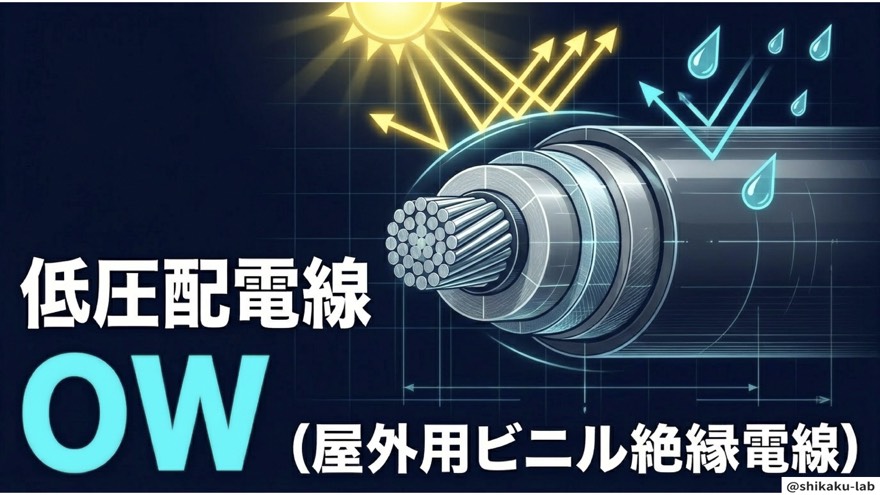

OW	屋外用ビニル絶縁電線	低圧配電線

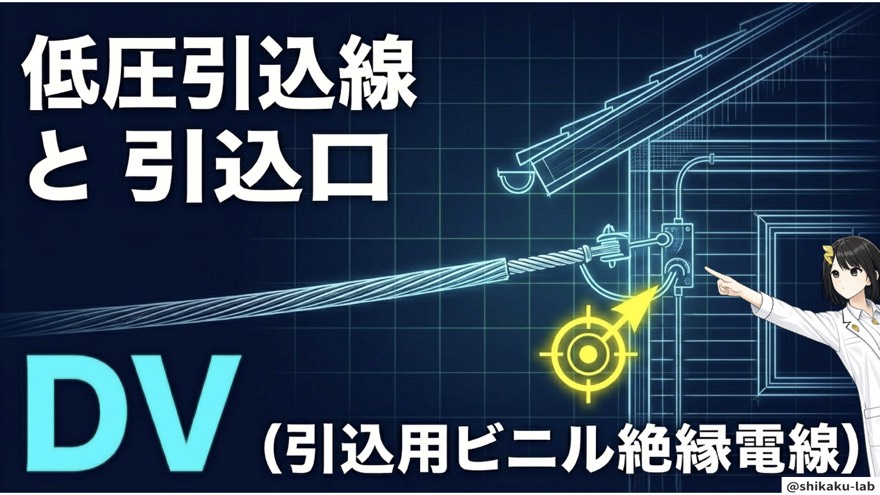

DV	引込用ビニル絶縁電線	引込線

DVは「引込（Drop）」のDと覚えれば、家庭へ”ドロップ”するイメージで一発です。問題は、毎年多くの受験者がつまずく OCとOWの取り違え。次のステップで、これを完全に潰します。

ステップ3：最大の落とし穴——OC（高圧）とOW（低圧）の見分け方

「OCが高圧だっけ、低圧だっけ？」——試験本番でこれが揺らぐと、確実に取れる1問を落とします。そこで、文字に意味を持たせて覚えます。

• OCの「C」＝コンダクタ系 → しっかりした架橋ポリエチレンで絶縁する 高圧用
• OWの「W」＝ワイヤ系 → ビニル絶縁のシンプルな 低圧用

「Cはしっかり高圧、Wは軽く低圧」とリズムで覚えてしまえば、もう迷いません。苦手だったはずの記号問題が、むしろ得点源に変わります。

ステップ4：柱上機器の役割分担——「誰が短絡を切るのか」

電柱の上には、電線だけでなく保護・開閉のための機器が乗っています。ここで大事なのは 「何を切れて、何を切れないか」という役割分担 です。

機器	切れる電流	短絡電流
高圧カットアウト	負荷電流＋短絡	切れる ○
区分開閉器（柱上開閉器）	負荷電流のみ	切れない ×

区分開閉器は、配電線を区間ごとに区切って停電範囲を絞るための機器です。あくまで 通常の負荷電流を入り切りする役割 であって、短絡のような大電流は守備範囲外。短絡保護は、ヒューズやカットアウトといった別の機器が担当します。

この「役割分担」を先に押さえておくと、「区分開閉器が短絡を切れない」という制限を見落とさずに済みます。

ステップ5：クッヒューズとカットアウトの違い＋現場の豆知識

似た名前で迷いやすいのが クッヒューズ と 高圧カットアウト です。違いはシンプルです。

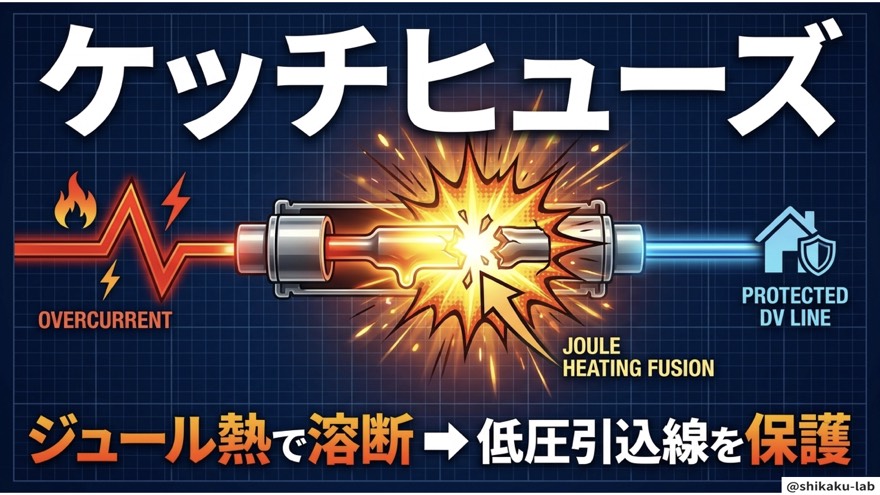

• クッヒューズ：柱側の取付点で、過大電流による ジュール熱で溶断 するシンプルな保護。

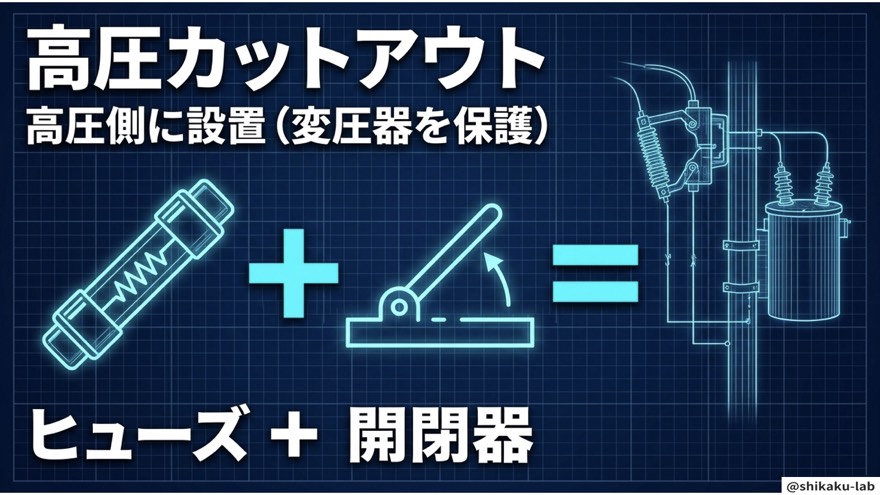

• 高圧カットアウト：ヒューズ＋開閉器の複合品 で、高圧側に設置。短絡も遮断でき、開閉操作もできる。

ジュール熱で溶断する、というのは中身としてはこういうエネルギーの話です。

$Q=I^{2}Rt$

電流 $I$ が大きいほど発熱 $Q$ は二乗で効いてくるので、短絡のような大電流が流れた瞬間にヒューズが一気に溶けて回路を切る——という仕組みです。

最後におまけの現場ネタを2つ。

• 電柱は 「共架（きょうが）」 といって、上部に電力線・下部に通信線が同じ柱に乗るルールがあり、安全距離が電技省令で定められています。
• 機器の絶縁油使用が制限されるのは環境リスク低減のため。今は 真空遮断器やSF6ガス遮断器 が代替として普及しています。

まとめ

架空配電は、記号をバラバラに丸暗記するから苦しく感じるだけ。「電線3種」＋「柱上機器の役割分担」 という2本の軸でとらえ直せば、一気に見通しが良くなります。

• 電線は 高圧OC・低圧OW・引込DV。OCのCは高圧、OWのWは低圧。
• 柱上機器は 役割分担。カットアウトは短絡も切れる、区分開閉器は負荷電流だけ。
• クッヒューズは溶断のシンプル保護、カットアウトはヒューズ＋開閉器の複合品。

苦手意識のあった配電が、「むしろ確実に取れる範囲」に変わってきたのではないでしょうか。暗記フレーズ「高圧OC・低圧OW・引込DV。カットアウトは切れる、区分は短絡だけ切れない」を、寝る前にもう一度つぶやいて、今日の学習を定着させましょう。焦らず一歩ずつ。あなたの合格は着実に近づいています。
