誘導機のすべりsを「同期にどれだけ遅れているかの割合」で攻略

「すべり」という言葉、なんだかつかみどころがなくて苦手…という方、とても多いです。記号のNsとNは似ているし、公式は分数だし、「なぜ0から1の間なの？」と聞かれると答えに詰まる。実は、すべりは**「回転磁界にどれだけ遅れているかの割合」**というたった一言で全部つながります。ここが腑に落ちれば、計算問題は一気に「差を割るだけ」の作業になります。一緒に整理していきましょう。

この記事で身につくこと

• すべりsの定義式 $s＝(Ns－N)／Ns$ を「遅れの割合」として読めるようになる
• s＝0とs＝1が、それぞれどんな運転状態かを迷わず答えられる
• $N＝Ns(1－s)$ で回転速度をサッと逆算できる
• 「なぜ同期速度まで追いつけないのか」を自分の言葉で説明できる
• 銘板の定格回転数からすべりを計算し、N＞Nsの誘導発電機まで見通せる

暗記フレーズ：すべりは遅れの割合、s＝(Ns－N)／Ns

まずこの一言を頭に置いてください。「すべり」は難しい現象の名前ではなく、遅れ具合をパーセントで測った物差しです。基準（同期速度Ns）からどれだけ遅れているかを、基準そのもので割る。それだけです。

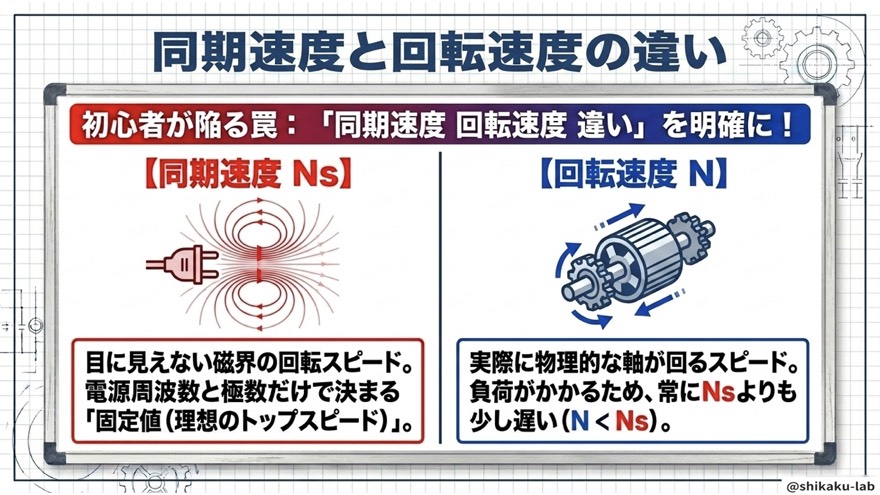

ステップ1：NsとNを添字で区別する

つまずきの多くは、記号の混同から始まります。ここを最初にきっちり分けておきましょう。

記号	読み	何の速度か
$Ns$	エヌ・エス	**回転磁界（同期）**の速度。基準となる速さ
$N$	エヌ	実際の回転子の速度。少し遅れて回る

ポイントは、添字「s」の有無だけで見分けること。sが付いているのが磁界側（同期＝synchronous）、付いていないのが実物の回転子です。誘導電動機では、回転子は必ず磁界を「追いかける」立場なので、$N$ は $Ns$ より少しだけ遅い。この上下関係を先に固定してしまえば、もう混乱しません。

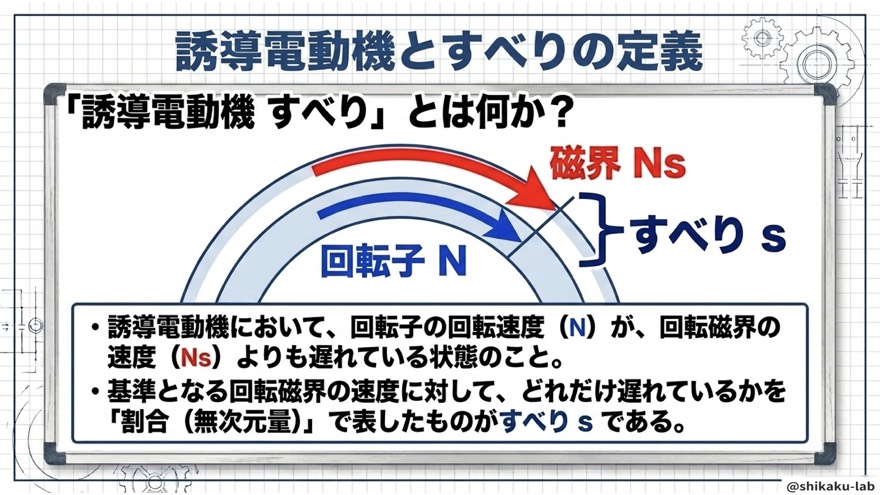

ステップ2：すべりsは「差を基準で割った割合」

区別ができたら、定義式はもう怖くありません。

$s＝\frac{Ns－N}{Ns}$

分子の $Ns－N$ は「磁界に対してどれだけ遅れているか」という遅れの絶対量。それを基準の $Ns$ で割ることで、**割合（無次元）**に直しています。速度の単位[min⁻¹]は分子と分母で打ち消し合うので、sには単位が付きません。

苦手な方ほど「分数＝難しい」と身構えますが、やっていることは遅れを割合に翻訳しているだけ。テストの点数を「何点差」ではなく「基準の何割落としたか」で見る感覚と同じです。

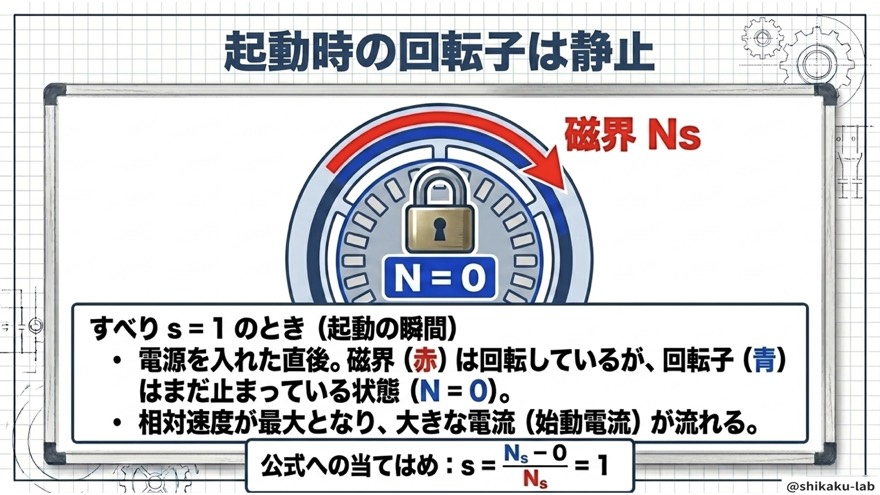

ステップ3：s＝0とs＝1という両端をおさえる

すべりが「割合」だとわかると、なぜ0〜1の範囲に収まるのかも見えてきます。回転子は磁界を追いかける構造なので、取り得るのは次の両端の間だけです。

すべりの値	回転速度Nの状態	どんな運転か
$s＝0$	$N＝Ns$（追いつく直前）	無負荷に近い状態
$s＝1$	$N＝0$（回転子が静止）	起動直後（動き出す前）

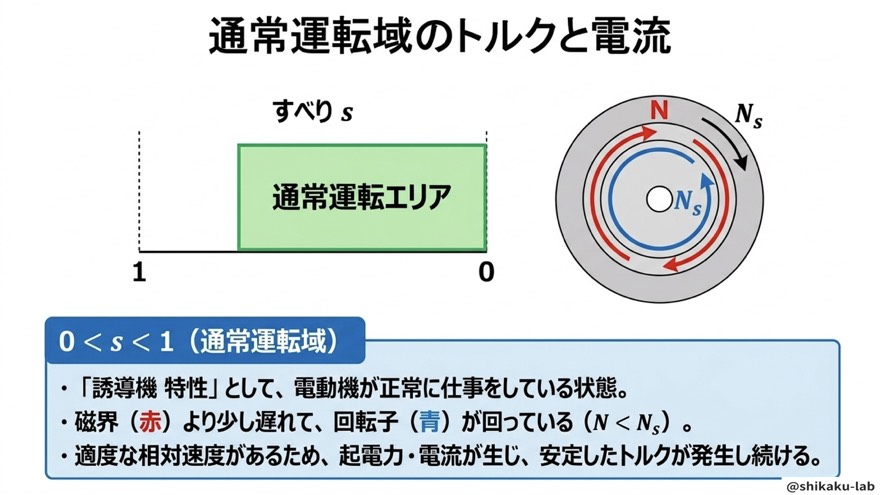

動き出す前が s＝1、追いつく寸前が s＝0。この向きを覚えておくと、「1が止まっている状態」という直感に反する部分でも迷いません。負荷が重くなるほど回転子は遅れ、sは0から1に向かって大きくなっていきます。

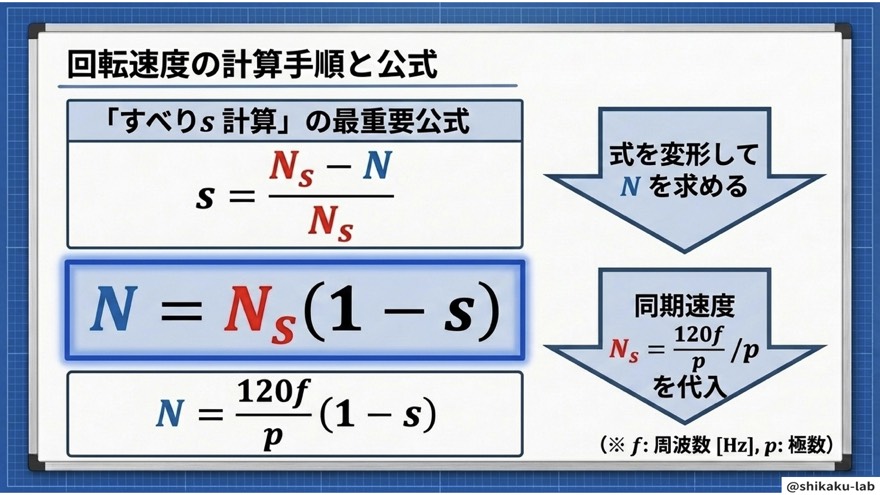

ステップ4：N＝Ns(1－s)で回転速度を逆算する

定義式を $N$ について解くと、実務でも試験でも一番よく使う形になります。

$N＝Ns(1－s)$

意味はシンプルで、「同期速度に、遅れた分を差し引いた割合 $(1－s)$ を掛ける」だけ。例えば $s＝0.05$ なら、同期速度の95%で回っている、という読み方ができます。

銘板を使った具体例で確かめましょう。4極・60Hzの誘導電動機を考えます。同期速度は

$Ns＝\frac{120f}{p}＝\frac{120\times 60}{4}＝1800{\text{ min}}^{-1}$

銘板の定格回転数が $1740{\text{ min}}^{-1}$ なら、すべりは

$s＝\frac{1800－1740}{1800}＝\frac{60}{1800}\fallingdotseq 0.033$

このように、銘板の数字だけからすべりを逆算できます。試験でも「定格回転数が与えられて、すべりや同期速度を問う」パターンは定番です。

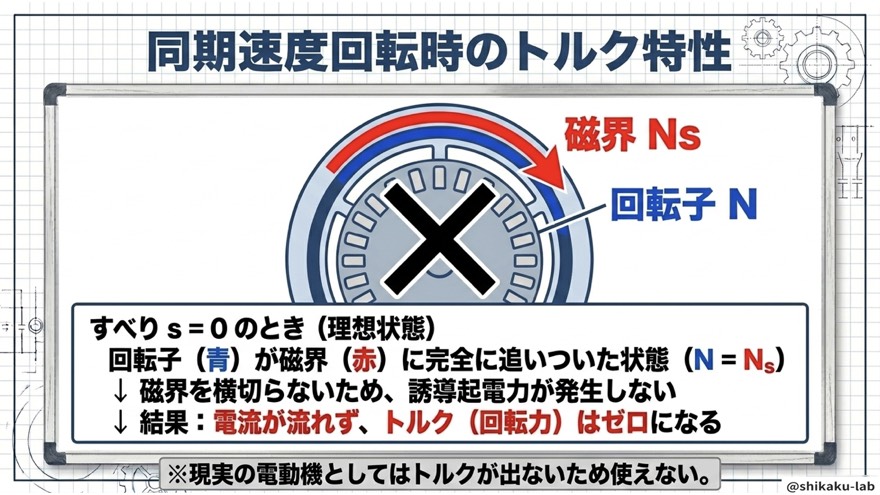

ステップ5：なぜ同期速度まで追いつけないのか

最後に、多くの人があいまいなまま通り過ぎる核心です。「なぜ s＝0（＝完全同期）にならないの？」という疑問。

答えは、追いついてしまうと相対速度がゼロになるからです。回転子が磁界とまったく同じ速さになると、磁界を「切る」動きが消え、回転子に誘導電流が流れなくなります。電流が流れなければトルクも発生しないので、回転子は減速し、また少し遅れる。つまり誘導電動機は、わずかに遅れ続けること（s＞0）ではじめて回り続けられるのです。遅れは欠点ではなく、動力を生むための必然だと捉え直してください。

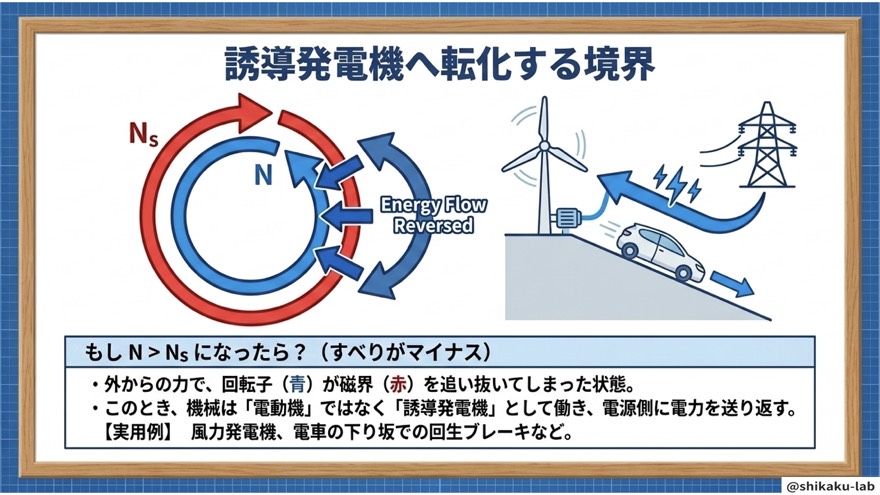

なお、外部から回して $N＞Ns$（同期速度を追い越す）状態にすると、今度は逆向きにトルクが働き、機械は**発電機（誘導発電機）**として動作します。このとき $Ns－N$ が負になるので、すべりsはマイナスになります。マイナスのすべり＝発電、と結びつけておくと応用問題にも強くなれます。

まとめ

• すべりsは**「回転磁界にどれだけ遅れているかの割合」**。定義は $s＝(Ns－N)／Ns$ で、遅れを基準で割るだけ
• NsとNは添字sの有無で区別。sが磁界（同期）、無しが実際の回転子で、Nは必ず少し遅い
• s＝1が起動直後（静止）、s＝0が無負荷に近い（追いつく寸前）。負荷が重いほどsは大きくなる
• 回転速度は $N＝Ns(1－s)$ で逆算。銘板の定格回転数からすべりも同期速度も求められる
• 遅れがあるからこそ誘導電流とトルクが生まれる。N＞Nsなら誘導発電機でsはマイナス

「すべり」は正体不明の現象ではなく、遅れ具合を測るシンプルな物差しでした。ここを押さえれば、二次入力や効率など、この先の誘導機の計算もぐっと見通しがよくなります。焦らず、一段ずつ積み上げていきましょう。応援しています。
