計器用変成器（CT・VT）を「大きい電気を測れる大きさに変換する橋渡し役」で攻略

「CTとVT、どっちが開放禁止でどっちが短絡禁止だったっけ…」——ここで毎回つまずく方、とても多いです。名前も似ていて、ルールも真逆。覚えても本番でこんがらがる、いちばん記憶が滑りやすい単元のひとつです。

でも安心してください。この記事を読み終えるころには、頭文字（C・V）と「やってはいけない操作」を1セットで覚えられるようになります。丸暗記でこじれていた知識が、スッと一本の線でつながります。一緒に整理していきましょう。

この記事で身につくこと

• 計器用変成器が「そもそも何のためにあるのか」がわかる
• CT（変流器）とVT（計器用変圧器）の役割の違いをスッと区別できる
• CTは開放禁止・VTは短絡禁止という真逆のルールを、二度と迷わず思い出せる
• なぜ開放・短絡が危険なのか、理由まで含めて説明できる
• 保護継電器との関係（橋渡し役であること）を整理できる

暗記フレーズ：CT＝電流変換・二次側を開けるな／VT＝電圧変換・二次側を短絡するな

まずはこの1行を声に出してみてください。この記事の核はここに全部詰まっています。

CT＝電流変換・二次側を開けるな／VT＝電圧変換・二次側を短絡するな

「電流のCTは開けるな」「電圧のVTは短絡するな」。この対応さえ体に入れば、この単元は8割クリアです。あとは「なぜそうなるのか」を理解して、記憶を固めていきましょう。

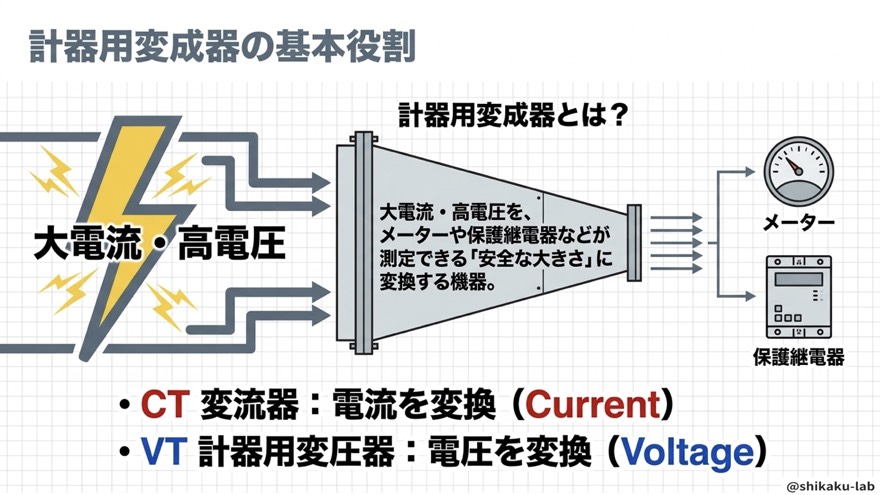

ステップ1：計器用変成器は「橋渡し役」——測れない大きさを、測れる大きさに変える

発電所や変電所で扱う電気は、電流なら数百〜数千アンペア、電圧なら数千〜数十万ボルトと、とてつもなく大きな値です。こんな大きな電気を、そのまま計器（電流計・電圧計）や保護継電器につなぐことはできません。壊れてしまいますし、そもそも危険です。

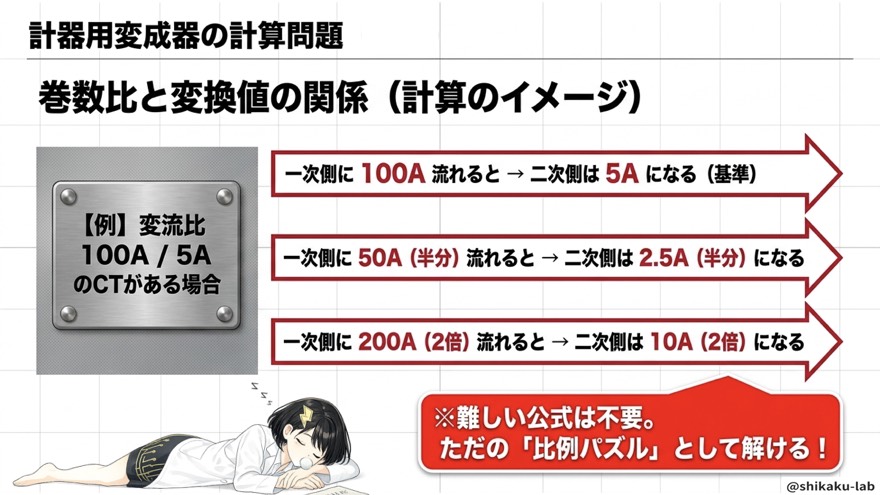

そこで登場するのが計器用変成器。大きすぎる電気を、計器が安全に扱える小さな値に変換する**「橋渡し役」**です。

種類	正式名称	何を変換する？	頭文字の覚え方

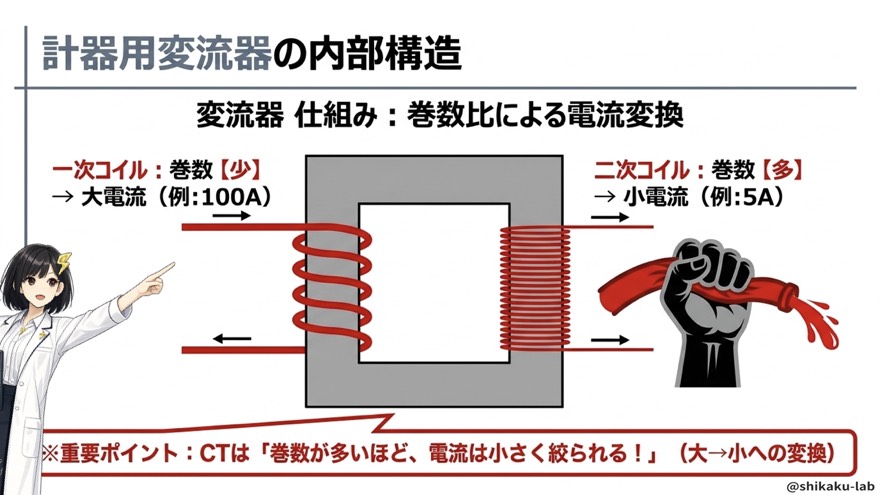

CT	変流器	大電流 → 小電流	Current＝電流

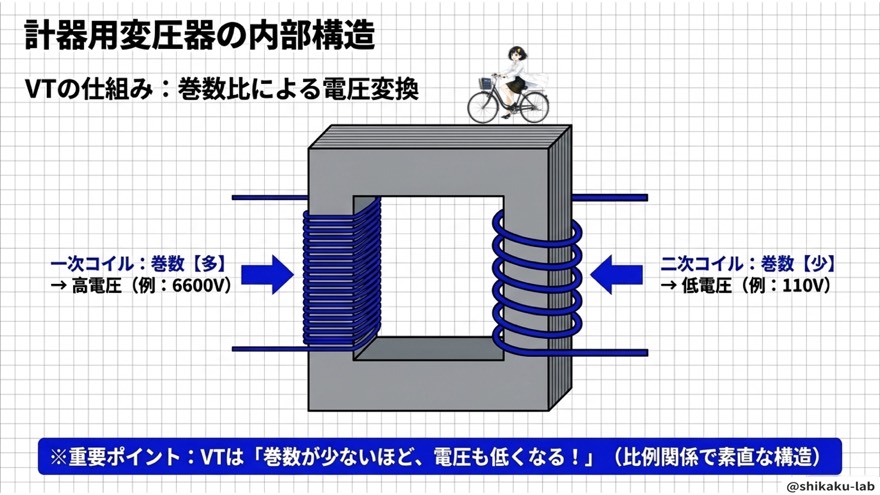

VT	計器用変圧器	高電圧 → 小電圧	Voltage＝電圧

ここでいちばん大事なのは、**CTのCはCurrent（電流）、VTのVはVoltage（電圧）**という頭文字の対応です。これさえブレなければ、この先の話は全部この2本の柱にぶら下げていけます。

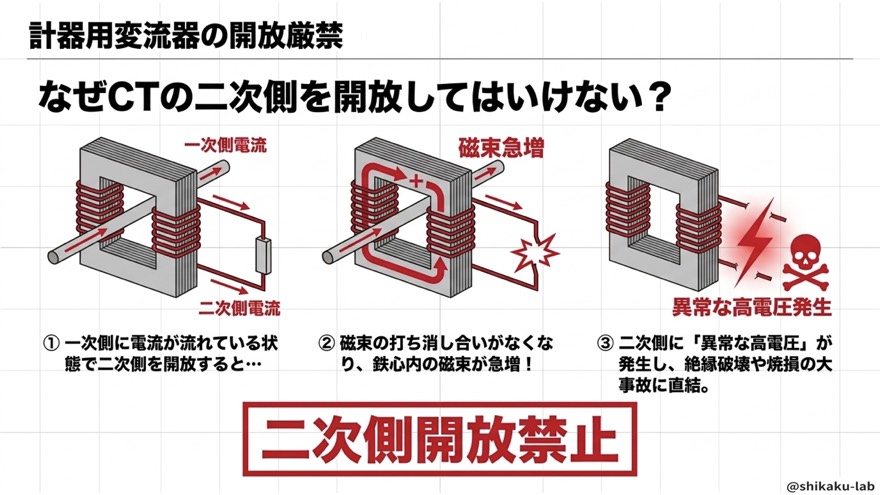

ステップ2：CT（変流器）は「二次側を開けるな」——開放で異常高電圧

いよいよ本題の「やってはいけない操作」です。まずはCTから。

CTの絶対ルールは、二次側の開放禁止。

なぜでしょうか。CTは一次側（大電流が流れる本線側）の電流が、二次側の状態に関係なくそのまま流れ続けます。ここで二次側をうっかり開放（回路を開けてしまう）すると、変流比に応じた異常な高電圧が二次側に発生します。感電や機器焼損につながる、非常に危険な状態です。

イメージとしては、「一次側の大電流という勢いは止まらないのに、二次側の出口を閉じてしまう」ため、その行き場を失ったエネルギーが高電圧となって現れる、と捉えるとしっくりきます。

$$\text{CTの二次側を開放}\Rightarrow \text{異常高電圧が発生}\Rightarrow \text{危険}$$

だから覚え方は、「電流のCTは、開けるな」。Current（電流）→ 開放（Open）禁止、と流れで覚えてしまいましょう。

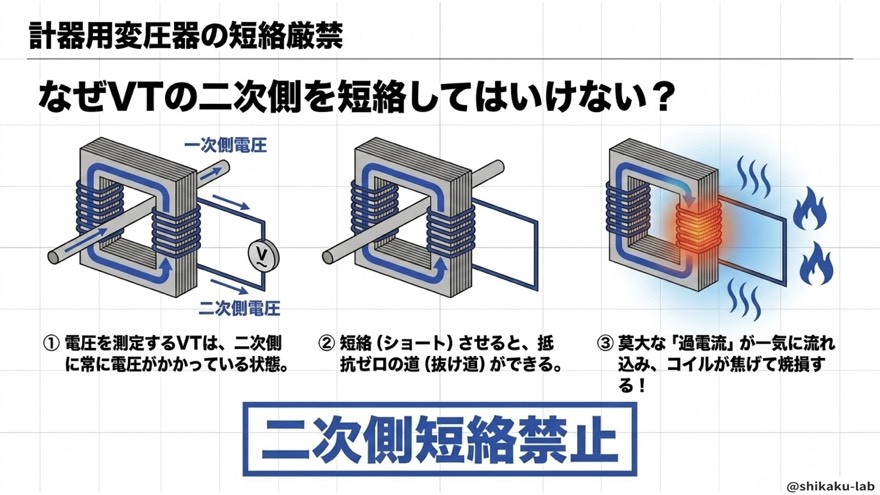

ステップ3：VT（計器用変圧器）は「二次側を短絡するな」——短絡で過電流

続いてVT。こちらはCTと真逆のルールになります。ここが混乱の元なので、丁寧にいきましょう。

VTの絶対ルールは、二次側の短絡禁止。

VTは電圧を測る機器で、性質としては電圧源（電源）のように振る舞います。ここで二次側を短絡（ショート）してしまうと、電圧源に対して抵抗ゼロで電流が流れることになり、大きな過電流が発生して機器が焼損します。

$$\text{VTの二次側を短絡}\Rightarrow \text{過電流が流れる}\Rightarrow \text{焼損}$$

覚え方は、「電圧のVTは、短絡するな」。Voltage（電圧）→ 短絡（Short）禁止。CTとちょうど反対だと意識して、セットで覚えてください。

ここでCTとVTを並べて、真逆の関係を一枚の表で固めておきましょう。

機器	変換するもの	禁止操作	破ると起こること
CT（変流器）	電流	二次側 開放 禁止	異常高電圧が発生
VT（計器用変圧器）	電圧	二次側 短絡 禁止	過電流で焼損

「電流のCTは開放ダメ、電圧のVTは短絡ダメ」。表の対角線をイメージして、真逆であることを目に焼き付けてください。

ステップ4：実務での安全作業と、保護継電器との関係

最後に、理解をぐっと深める2つの周辺知識を押さえておきましょう。

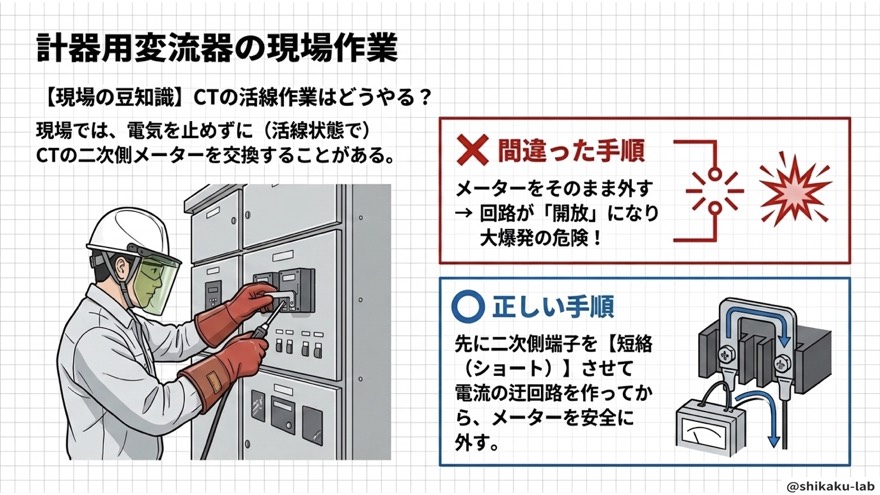

活線でCTを扱うときは「先に短絡」

通電したまま（活線）CTを点検・交換する場合、作業前に必ず二次側を短絡してから作業します。ステップ2で見たとおり、CTは二次側を開放すると異常高電圧が発生するからです。「CTは開放が危険 → だから作業前にわざと短絡して安全を確保する」という流れは、現場の鉄則です。

CTの禁止操作が「開放」だとしっかり理解できていれば、この作業手順も自然に導けます。丸暗記ではなく、理由から思い出せるのが理想です。

CT・VTは「橋渡し役」であって、保護継電器そのものではない

試験でも実務でも混同しやすいのが、計器用変成器と**保護継電器（リレー）**の関係です。

• CT・VT：大きな電気を、計器や保護継電器が扱える小さな値に変換する「橋渡し役」
• 保護継電器：CT・VTから受け取った小さな電気をもとに、事故を検出して遮断器を動かす「判断役」

つまり、CT・VTが小さくした電気を届け、それを受けて保護継電器が働く、という役割分担です。CT・VT自体はリレーではありません。ここを切り分けておくと、系統保護の問題でも迷いにくくなります。

まとめ

計器用変成器は、名前もルールも似ていて滑りやすい単元ですが、頭文字と危険動作をセットにするだけで一気に整理できます。

• 計器用変成器は、大きすぎる電気を計器が扱える大きさに変える「橋渡し役」
• CT（変流器）＝電流を変換。二次側の開放は禁止（開放すると異常高電圧）
• VT（計器用変圧器）＝電圧を変換。二次側の短絡は禁止（短絡すると過電流で焼損）
• CTとVTの禁止操作は真逆——「電流のCTは開けるな／電圧のVTは短絡するな」
• 活線でCTを扱うなら、作業前に二次側を短絡して安全確保
• CT・VTは橋渡し役、保護継電器は判断役。役割が違う

苦手意識のあった単元も、こうして理由から捉え直せば、本番で迷わず思い出せる得点源に変わります。今日の「CT＝開けるな／VT＝短絡するな」を、そのまま口ぐせにしてしまいましょう。あなたの独学は、確実に前に進んでいます。
