零相変流器（ZCT）と保護継電器を「地絡の番人と故障の判定者」で攻略

「ZCT？　CTと何が違うの？」「保護継電器って種類が多すぎて、もう覚える気が失せる…」——電力科目のこのあたりで、そっとページを閉じたくなった方も多いはずです。

でも安心してください。ここは用語のイメージさえ掴めば、丸暗記なしで一気に得点源に変わる単元です。カギはたった2つ。ZCT＝地絡を見張る「番人」、保護継電器＝故障を見抜く「判定者」。この役割分担さえ頭に入れば、あとは枝葉が自然につながっていきます。一緒にほぐしていきましょう。

この記事で身につくこと

• 零相変流器（ZCT）が「何を」検出しているのか、CTとの違いをスッキリ区別できる
• ZCTが正常時に出力せず、地絡時だけ働く仕組みを理屈で説明できる
• 保護継電器の種類を「何の異常を検出するか」で分類して覚えられる
• 主保護・後備保護・保護協調という現場用語を、役割でイメージできる

暗記フレーズ：ZCTは地絡の番人・継電器は故障の判定者

まずこの一言を、お守りとして持ち帰ってください。

ZCTは地絡の番人・継電器は故障の判定者

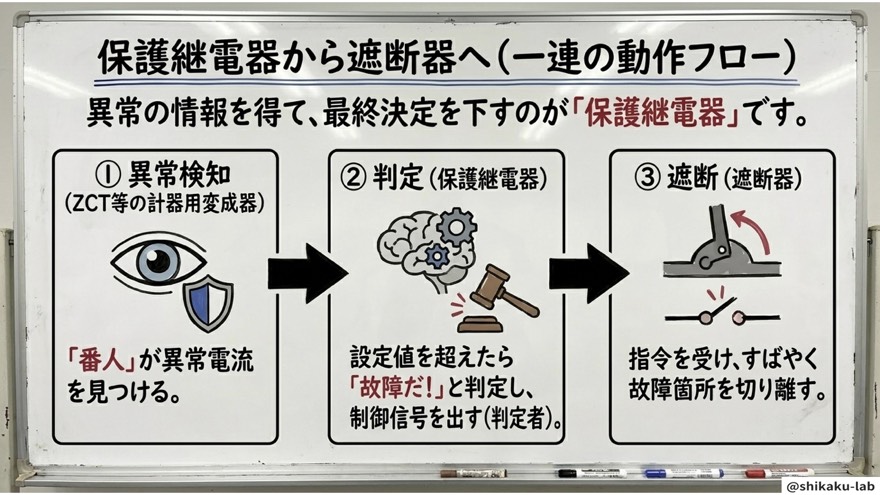

ZCTが「異常な漏れ電流（地絡）」を見つけ出し、そのバトンを受けた保護継電器が「これは切るべき故障だ」と判定して、遮断器に指令を出す。検出役（ZCT）と判定役（継電器）の二人三脚——この構図が見えていれば、この単元の8割は攻略できたも同然です。

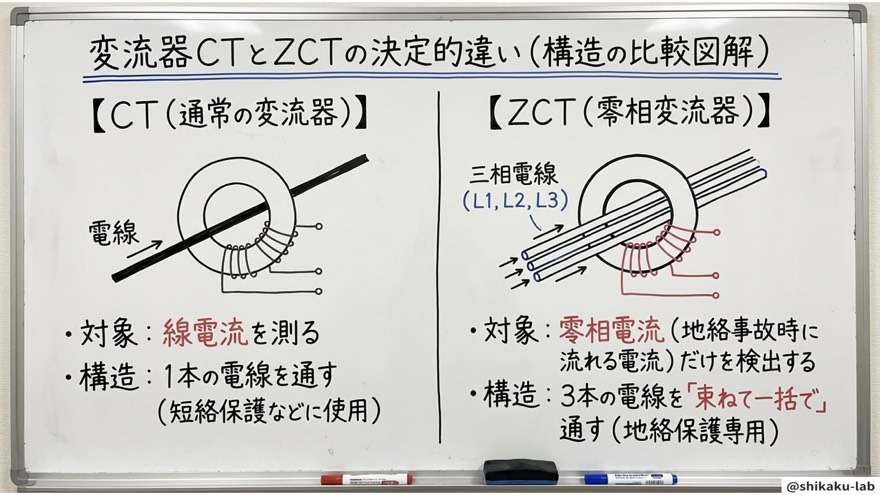

ステップ1：CTとZCTの違い ——「線電流」か「地絡電流」か

多くの方がつまずく最初の壁が、CT（計器用変流器）とZCT（零相変流器）の違いです。名前が似ているので混乱しがちですが、測っている対象がまったく違うと考えれば一発で区別できます。

項目	CT（計器用変流器）	ZCT（零相変流器）
通す電線	1線ずつ別々に通す	3線をまとめて貫通させる
測るもの	各線の線電流	3線の和＝零相電流（地絡電流）
主な目的	電流計・過電流継電器へ	地絡継電器へ（地絡検出）
正常時の出力	電流に比例して出力	ほぼゼロ

ポイントは「何本の線を通すか」。CTは1本ずつ通して、その線に流れる電流を測ります。一方ZCTは、3本まとめて1つの鉄心に通すのが最大の特徴。だからこそ「地絡だけ」を取り出せるのです。この理由は、次のステップで腑に落ちます。

ステップ2：ZCTが「地絡だけ」を検出できる仕組み

「なぜ3本まとめて通すと地絡だけが分かるの？」——ここが理解できると、ZCTがグッと面白くなります。

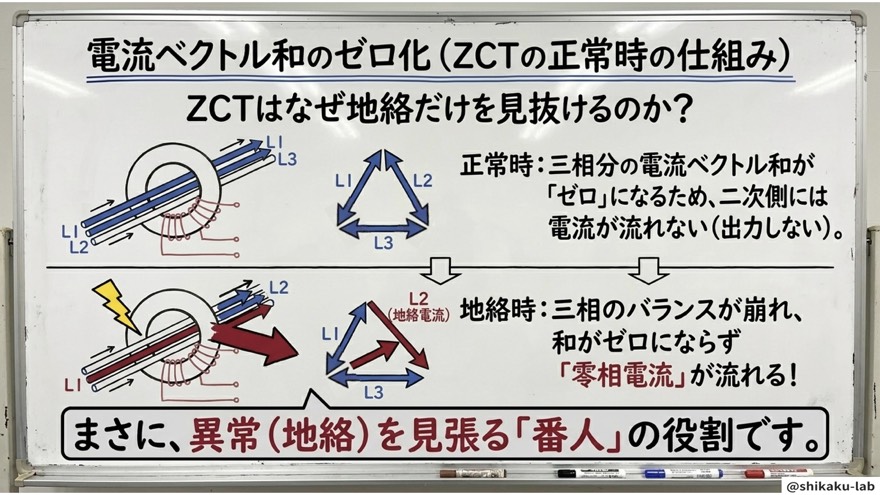

三相交流の正常時、3線の電流 $I_a$、$I_b$、$I_c$ は、大きさが等しく位相が120°ずつずれています。この3つをベクトルとして足し合わせると、ちょうどゼロになります。

$$I_a+I_b+I_c=0(\text{正常時})$$

ZCTは3線をまとめて通しているので、鉄心の中ではそれぞれの電流が作る磁束が打ち消し合い、出力は生じません。つまり正常時は「静か」なのです。

ところが、どこかで地絡（電線と大地が電気的につながる故障）が起きると、漏れた電流の分だけ3線の和がゼロでなくなります。この和が零相電流 $I_0$（＝地絡電流）です。

$$I_0=\frac{I_a+I_b+I_c}{3}$$

ゼロだったはずの和がゼロでなくなる → ZCTの鉄心に磁束が生まれる → 出力が発生 → 地絡継電器が「異常発生！」と判定する。この一連の流れが、ZCTが「地絡の番人」と呼ばれる理由です。苦手意識の正体は「なぜ3本通すのか」が分からなかっただけ。理屈が分かれば、もう怖くありません。

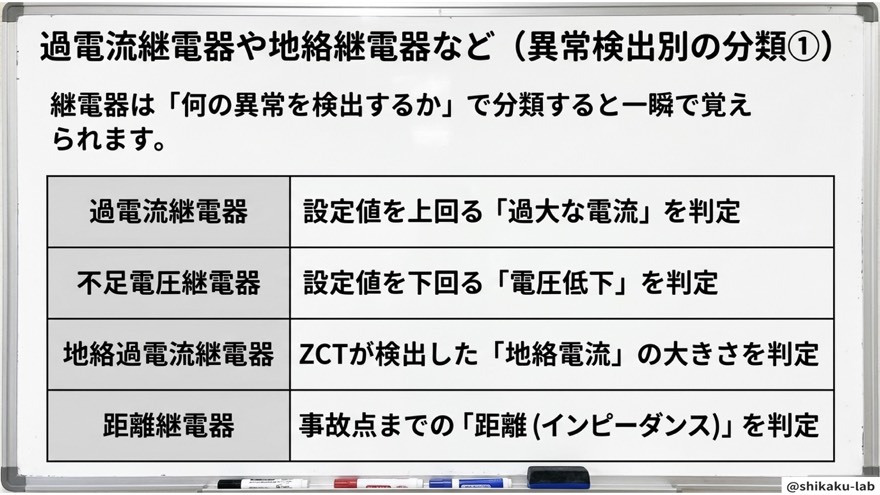

ステップ3：保護継電器の種類は「何の異常を検出するか」で覚える

保護継電器は種類が多く、「もう無理…」と感じやすいポイント。でも、バラバラに丸暗記する必要はありません。「何の異常を検出する係か」という視点で並べれば、スッと整理できます。

継電器の種類	検出する異常	ひとことイメージ
過電流継電器（OCR）	電流が大きすぎる	「流れすぎ」を見張る係
地絡継電器（GR）	地絡（漏れ電流）	ZCTと組む「地絡」担当

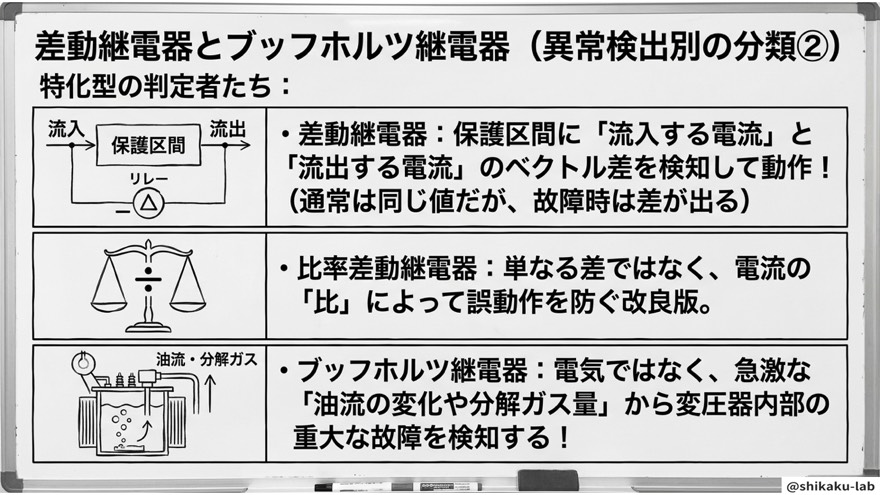

差動継電器	入る電流と出る電流の差	内部故障を見抜く係
距離継電器	電圧と電流から故障点までの距離	送電線の「どこで？」係
短絡（過電流）検出	短絡による大電流	一気に流れる異常を検出

こうして「担当分野」で並べると、それぞれが違う異常を見張る専門職だと分かります。特に地絡継電器（GR）は、ステップ2のZCTとペアで働くのが重要。ZCTが検出した零相電流を受け取り、「これは地絡だ、切れ」と判定するのが地絡継電器です。番人（ZCT）と判定者（継電器）の連携、ここでもう一度出てきましたね。

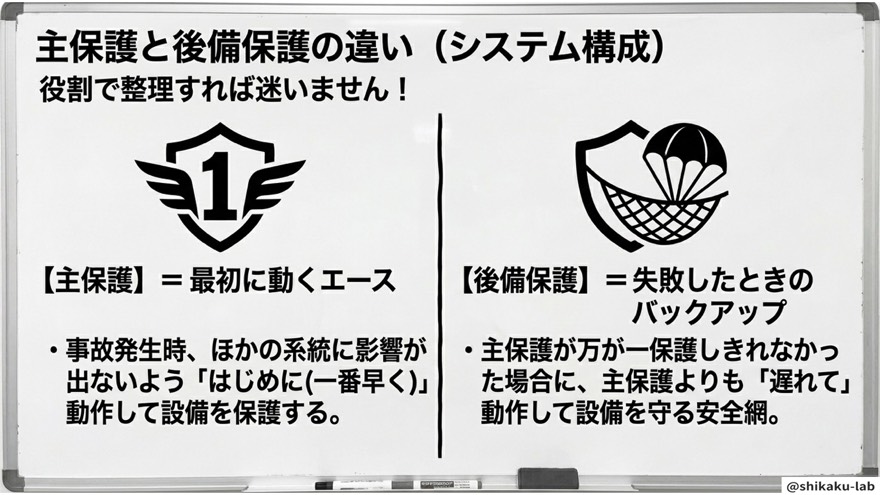

ステップ4：主保護と後備保護 ——「先発」と「抑え」の役割分担

最後に、現場でも重要な「主保護」と「後備保護（バックアップ保護）」の違いです。ここも役割で覚えれば一瞬です。

• 主保護：故障が起きたとき、最初に動作する先発ピッチャー。故障区間だけをすばやく切り離す。
• 後備保護：主保護が万一失敗したとき、遅れて動く抑えのピッチャー。バックアップ役。

そして、この二者や複数の継電器がケンカしないよう、動作の順序や時限を設計するのが「保護協調」です。特に、上位の遮断器が先に動いて広い範囲を停電させてしまわないよう、故障点に近い側から順に動くよう時限を段階的にずらす方式を「段階時限協調」と呼びます。

$$t_{\text{故障点に近い側}}<t_{\text{上位側}}$$

近い側を先に、上位側を後に。こうすることで、故障区間だけをピンポイントで切り離し、必要のない広範囲の停電を防ぐのです。「先発が失敗したら抑えが出る」「近い順に動く」——この野球のイメージで、主保護・後備保護・保護協調はまとめて頭に入ります。

まとめ

苦手に見えた零相変流器と保護継電器も、役割で整理すればこの通りシンプルです。

• ZCTは地絡の番人：3線をまとめて通し、正常時はベクトル和がゼロで無反応。地絡時だけ零相電流を検出する
• CTとZCTの違いは「何本通すか」：CTは1線ずつ線電流を、ZCTは3線一括で地絡電流を測る
• 継電器は「何の異常を検出するか」で分類：過電流・地絡・差動・距離…と専門職ごとに整理する
• 主保護＝先発／後備保護＝抑え、そのケンカを防ぐのが保護協調（段階時限協調）

最後にもう一度、お守りの一言を。「ZCTは地絡の番人・継電器は故障の判定者」。検出役と判定役の二人三脚——この構図さえ忘れなければ、本番でも迷いません。あなたのペースで、一つずつ確実に自分のものにしていきましょう。ここまで読み切れたあなたは、もう十分に前へ進んでいます。
