磁気回路のオームの法則とは？起磁力・磁束・磁気抵抗の対応

「電磁力」「磁気回路」——この言葉を見ただけで、そっとページを閉じたくなる方も多いのではないでしょうか。透磁率、起磁力、磁気抵抗……見慣れない記号が次々に出てきて、「これは自分には無理だ」と感じてしまう。独学で電験に挑む方が、理論の後半でつまずく代表的なポイントです。

でも、安心してください。実はこの分野、あなたがもう知っている「オームの法則」とまったく同じ形をしています。新しく覚えることは、ほとんどありません。今日は「苦手な磁気回路」を「知っているオームの法則」に変換して、一気に得点源に変えていきましょう。

この記事で身につくこと

• 磁気回路が「オームの法則と完全対応している」という一番おいしい事実
• 「起磁力・磁束・磁気抵抗」の3つが、それぞれ電気回路の何にあたるのか
• 磁気抵抗 Rm を、丸暗記ではなく「意味」で立式する考え方
• つまずきやすい単位（アンペア回数・H⁻¹）の正体
• 実務（変圧器・モータ・MRI）でこの知識がどう生きているか

暗記フレーズ：「電気→磁気、E→NI、I→φ、R→Rm 3対セットで丸ごと変換！」

この記事で覚えていただきたいのは、たったこれだけです。

磁気回路を一から理解しようとすると大変ですが、**「電気回路の3つの要素を、磁気の言葉に置き換えるだけ」**と考えれば、驚くほど身軽になります。E（起電力）はNI（起磁力）へ、I（電流）はφ（磁束）へ、R（抵抗）はRm（磁気抵抗）へ。この3対をセットで丸ごと変換する——それが今日の合言葉です。

---

ステップ1：磁気回路は「オームの法則のそっくりさん」

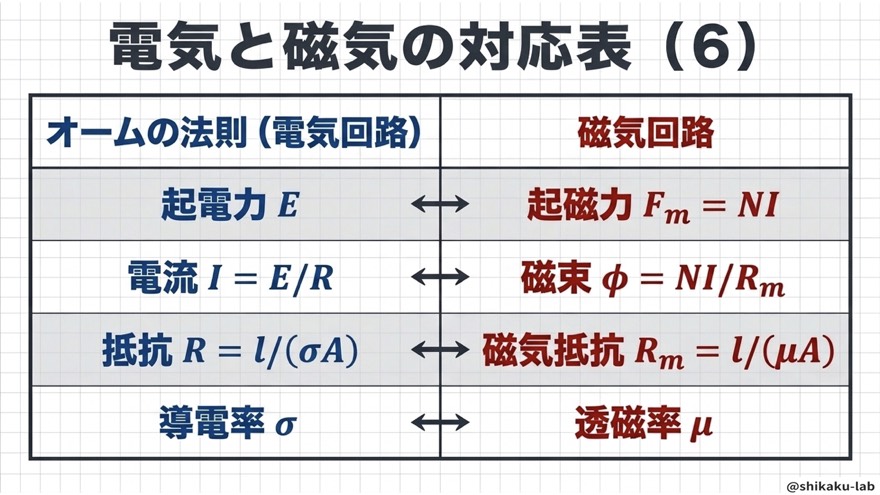

まず、いちばん大事な事実からお伝えします。電気回路と磁気回路は、下の表のようにきれいに1対1で対応しています。

電気回路	磁気回路	役割
起電力 $E$［V］	起磁力 $F_m=NI$［A］	押し出す力
電流 $I$［A］	磁束 $\varphi$［Wb］	流れるもの
電気抵抗 $R$［Ω］	磁気抵抗 $R_m$［H⁻¹］	流れにくさ

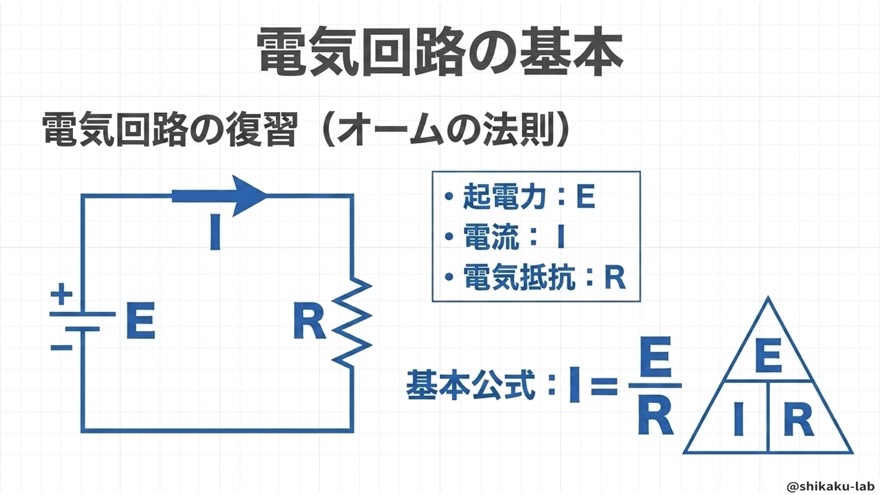

電気回路のオームの法則は、みなさんご存じのこの形でした。

$$E=I\times R$$

これを、そのまま右側の磁気の言葉に置き換えてみます。すると——

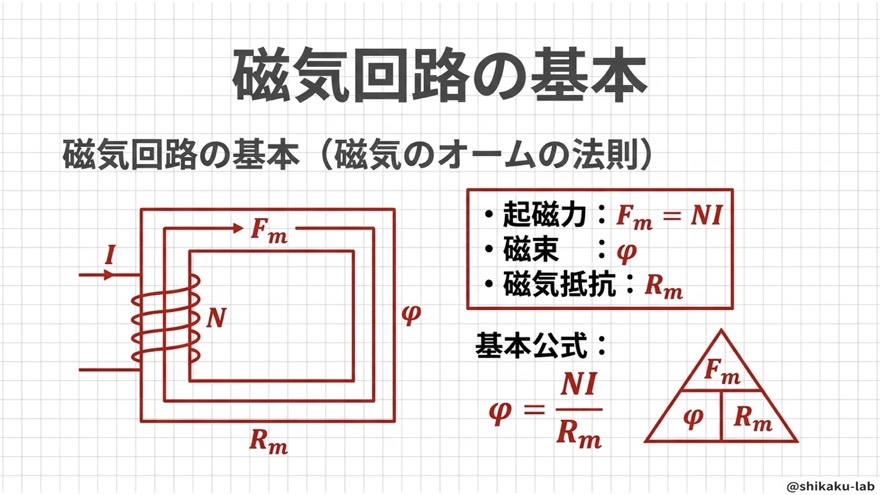

$$F_m=\varphi \times R_m$$

これが磁気回路のオームの法則です。形が完全に同じですね。つまり、電流を求めたいなら $I=E/R$ としたのと同じ要領で、磁束は $\varphi =F_m/R_m$ で求まります。新しい公式を暗記したというより、知っている法則の「服を着替えさせた」だけなのです。

ステップ2：起磁力 Fm ＝ NI —— 磁束を押し出す力

電気回路で電流を押し流すのが「起電力（電圧）」でした。磁気回路でその役割を担うのが起磁力 $F_m$ です。

起磁力は、コイルの巻数 $N$ と、そこに流す電流 $I$ の掛け算で決まります。

$$F_m=N\times I$$

イメージは単純です。「たくさん巻いて（N）、たくさん流せば（I）、強く押せる」。コイルをぐるぐる巻けば巻くほど、そして電流を強くするほど、磁束を押し出す力が大きくなる——それだけのことです。

ここで一つ、つまずきポイントに触れておきます。起磁力 $F_m=NI$ の単位は、電流と同じ**［A（アンペア）］**なのですが、教科書によっては「アンペア回数（アンペアターン）」と書かれることがあります。「同じ記号なのに意味が違う？」と混乱しがちですが、心配いりません。巻数 N は“回数”という単位のない数なので、掛けても単位はアンペアのまま。ただ「巻数のぶんだけ効いていますよ」という意味を込めて“回数”と添えているだけ、と理解すれば十分です。

ステップ3：磁気抵抗 Rm —— 丸暗記せず「意味」で立てる

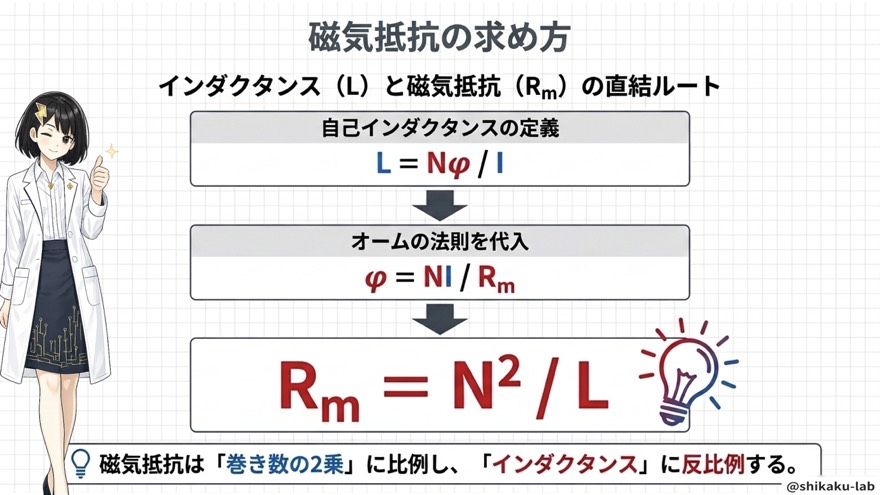

3つ目が、多くの方が最後まで苦手にする磁気抵抗 $R_m$ です。式はこう書かれます。

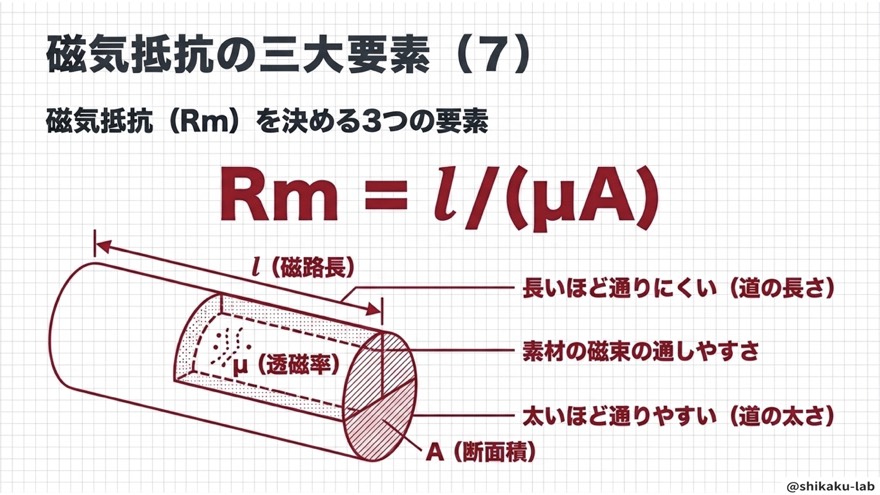

$$R_m=\frac{\ell }{\mu S}$$

（$\ell$：磁路の長さ、$\mu$：透磁率、$S$：断面積）

この形をいきなり丸暗記しようとすると、頭に入りません。ここでも「電気抵抗のそっくりさん」として考えるのがコツです。電気抵抗も、実は同じ形をしていたのを思い出してください。

$$R=\frac{\rho \ell }{S}=\frac{\ell }{\sigma S}$$

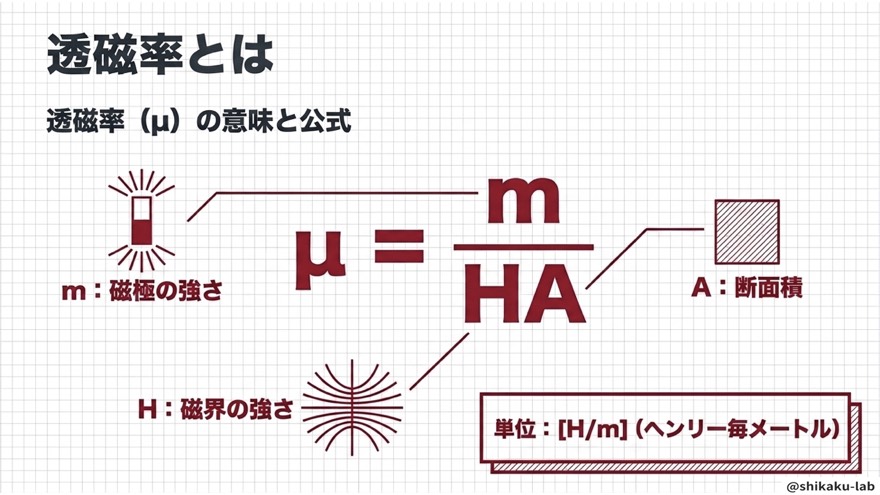

比べてみると、「長いほど流れにくい（分子に $\ell$）」「太いほど流れやすい（分母に $S$）」という発想がそっくりです。違いは、電気の「通しやすさ（導電率）」の代わりに、磁気では「透磁率 $\mu$」＝磁束の通しやすさが分母に入っているだけ。透磁率が大きい鉄などは磁束をよく通すので、磁気抵抗は小さくなる——理にかなっていますね。

単位の $[{\mathrm{H}}^{-1}]$（ヘンリーの逆数）も直感的でなく戸惑いますが、これは無理に感覚で捉えようとせず、**「$R_m=\ell /（\mu S）$ の形から自然に出てくる単位」**と割り切って構いません。大切なのは形と意味であって、単位の語感ではありません。

ステップ4：磁界に蓄えるエネルギーは「与えられた量」で選ぶ

もう一つ、混乱しやすいのが、磁界に蓄えられるエネルギー（単位体積あたり）の式です。次の3つが並んで出てきて、「どれを使えばいいの？」と手が止まります。

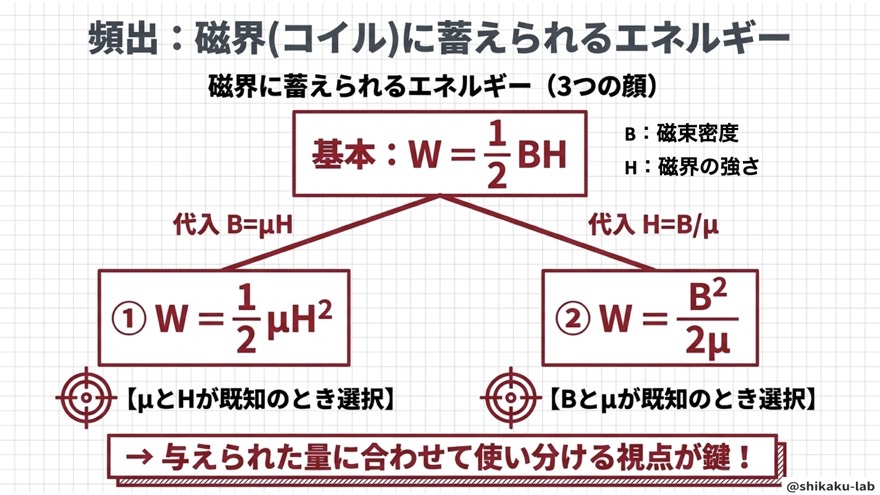

$$W=\frac{1}{2}\mu H^2=\frac{1}{2}BH=\frac{B^2}{2\mu }$$

結論から言うと、3つは同じものを別の文字で書き換えただけです（$B=\mu H$ を代入すると全部つながります）。ですから、暗記のコツはシンプルで——

問題文で「与えられている量」に合わせて選ぶ。

• 磁界の強さ $H$ と透磁率 $\mu$ が分かっている → $\frac{1}{2}\mu H^2$
• 磁束密度 $B$ と磁界の強さ $H$ が分かっている → $\frac{1}{2}BH$
• 磁束密度 $B$ と透磁率 $\mu$ が分かっている → $\frac{B^2}{2\mu }$

「どれが正解か」ではなく「今わかっている文字にピッタリ合うのはどれか」で選ぶ。この視点さえ持てば、3式は“使い分けの選択肢”になり、怖くなくなります。

ステップ5：この知識は現場でそのまま使われている

「試験のためだけの暗記」と思うと気が乗りませんが、この磁気回路のオームの法則は、実務の最前線でそのまま使われている知識です。

変圧器やモータの鉄心設計では、まさにこの考え方が設計の根幹になります。コイルの巻数 $N$、鉄心の断面積 $S$、磁路の長さ $\ell$——これらをどう決めるかは、今日学んだ $F_m=NI$ や $R_m=\ell /（\mu S）$ そのもの。電験で学ぶ内容が、そっくり現場の設計と直結しているのです。

さらに面白いのが**エアギャップ（空隙）**の話です。磁気抵抗 $R_m$ は、磁路の途中にわずかな空気の隙間があるだけで急激に増えます（空気は透磁率が小さく、磁束を通しにくいため）。この「ギャップ管理」こそが、MRI装置や精密センサの核心技術。あなたが今つまずいている式が、病院の最新装置を支えている——そう思うと、少しだけ勉強の景色が変わってきませんか。

まとめ

電磁力・磁気回路は、電験理論で「苦手筆頭」に挙げられる分野です。でも、今日見てきた通り、その正体は**「知っているオームの法則の、服を着替えた姿」**でした。

• 磁気回路は電気回路と完全対応している
• 起磁力 $F_m=NI$（押す力）＝ 起電力 $E$
• 磁束 $\varphi$（流れるもの）＝ 電流 $I$
• 磁気抵抗 $R_m=\ell /（\mu S）$（流れにくさ）＝ 電気抵抗 $R$
• エネルギーの3式は「与えられた量」で選ぶだけ

新しく覚えるのではなく、3対をセットで丸ごと変換する。「電気→磁気、E→NI、I→φ、R→Rm」——この合言葉さえ体に入れば、難しく見えた計算問題が、いつものオームの法則に姿を変えます。焦らず、一つずつ。あなたのペースで、確実に得点源にしていきましょう。
