電圧・電流・抵抗を「ケチャップ容器」で完全理解する

この記事で身につくこと

電験三種「理論」科目で最初に出てくる 電圧・電流・抵抗 の3つ。 いきなり数式で覚えると挫折しがちなので、本記事では ケチャップ容器を押すイメージ だけで全部理解できるように整理しました。

読み終わるころには、

• 電圧・電流・抵抗の違いを誰かに説明できる
• それぞれの単位（V・A・Ω）が何を表しているか分かる
• これから出てくるオームの法則が「当たり前」に感じる

ようになります。

電気は目に見えない。だからイメージで攻める

電気は目に見えません。だから多くの人がここで止まります。

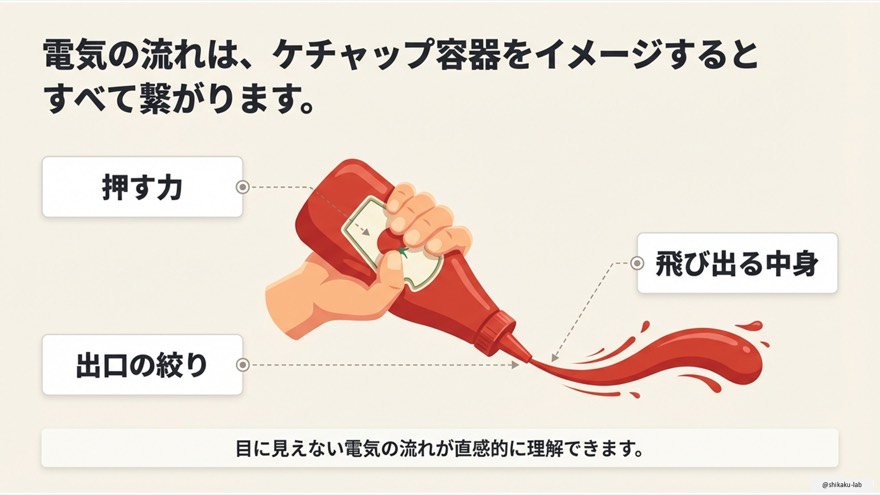

そこで使えるのが「ケチャップ容器」のイメージです。

容器を 押す力（=電圧）が、 中の ケチャップを飛び出させ（=電流）、 その流れを 出口の絞り（=抵抗）が妨げる。

たったこれだけで、電圧・電流・抵抗の関係はすべて説明できます。

① 電圧 V[ボルト]：回路に流す「押す力」

電圧とは、回路に電流を押し流す力 のこと。 ケチャップで言えば、容器を 手でぐっと押す力 です。

• 押す力が強い（=電圧が高い）→ 中身が勢いよく出る
• 押す力が弱い（=電圧が低い）→ ちょろちょろしか出ない

単位は V（ボルト）。

② 電流 I[アンペア]：実際に流れる「量」

電流とは、プラスからマイナスに流れる電気の量 のこと。 ケチャップで言えば、容器から実際に飛び出すケチャップの量 です。

• 大量に流れる（=電流が大きい）→ ドバッと出る
• 少ししか流れない（=電流が小さい）→ チョロッと出る

単位は A（アンペア）。

③ 抵抗 R[オーム]：流れを妨げる「絞り」

抵抗とは、電気の流れを妨げる「流れにくさ」 のこと。 ケチャップで言えば、容器の出口の絞り です。

• 出口が太い（=抵抗が小さい）→ ケチャップがよく出る
• 出口が細い（=抵抗が大きい）→ ケチャップが出にくい

単位は Ω（オーム）。

まとめ：電気の基礎用語マトリックス

用語	単位	意味	ケチャップで言うと
電圧 V	ボルト	押し流す力	容器を押す力
電流 I	アンペア	流れる電気の量	飛び出るケチャップ
抵抗 R	オーム	流れを妨げる力	容器の出口の絞り

この3つの関係を式にしたのが、有名な オームの法則 V = IR ですが、それは次回の記事で扱います。

暗記フレーズ（覚え方）

電圧＝押す力 ／ 電流＝流れる量 ／ 抵抗＝流れにくさ

たった3つ。これだけ覚えておけば、理論の他の単元（オームの法則・キルヒホッフの法則など）にスムーズに入れます。
